| Nombre De La Marca: | HangTuo |
| Número De Modelo: | VE9” |
| Cantidad Mínima De Pedido: | 1 pedazo |
| Precio: | USD 100~1600/ pc |
| El Tiempo De Entrega: | 15~45 días |
| Condiciones De Pago: | L/C, T/T, Western Union |
Accionamiento de giro con tornillo sin fin cerrado IP66 de un solo eje para rastreador solar

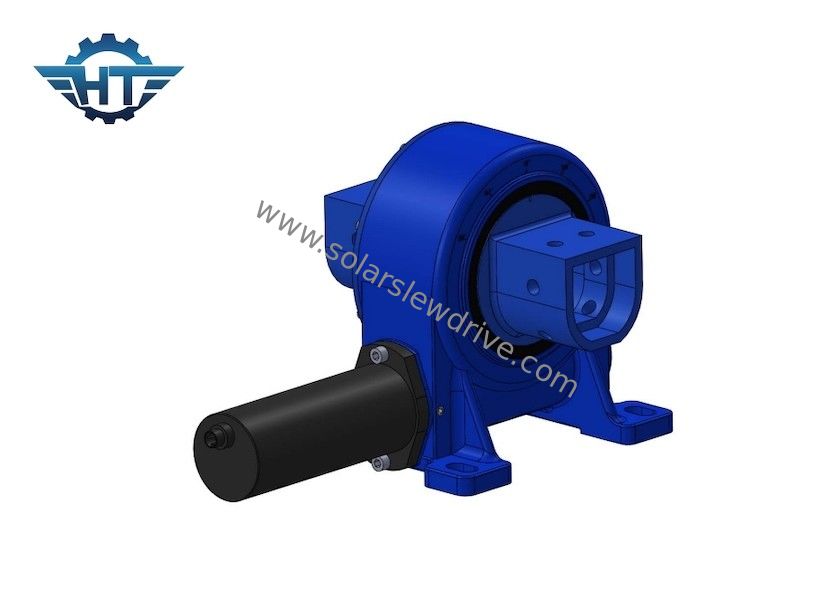

Accionamiento de giro con tornillo sin fin cerrado serie VE
El accionamiento de giro con tornillo sin fin cerrado serie VE de Hangtuo combina un engranaje de tornillo sin fin autoblocante, un rodamiento de giro de precisión y una carcasa robusta en una unidad de rotación integrada. La carcasa con clasificación IP66 está diseñada para limitar la entrada de polvo y agua mientras protege los componentes internos durante la operación en exteriores. Esta construcción sellada ayuda a reducir la frecuencia de mantenimiento, disminuir los costos del ciclo de vida y mejorar la confiabilidad del equipo en entornos de trabajo expuestos.
En comparación con los mecanismos de giro abiertos, el diseño cerrado mantiene el lubricante en su lugar y ayuda a evitar que las partículas abrasivas, la lluvia y la humedad lleguen a las superficies del engranaje y del rodamiento. El resultado es un accionamiento de rotación confiable para sistemas que requieren un posicionamiento preciso, un fuerte rendimiento de sujeción y una larga vida útil.
La serie VE está disponible en modelos de 3" a 25", cubriendo una amplia gama de requisitos de torque, carga e instalación. Se puede integrar con diferentes sistemas de motor y control para rastreadores solares, equipos de minería, plataformas de trabajo aéreo, grúas, accesorios de excavadoras, posicionadores, sistemas de dirección, antenas satelitales, antenas de radar y equipos médicos.
La gama completa de accionamientos de giro de Hangtuo es adecuada para rastreadores solares, equipos de minería, vehículos de trabajo aéreo, grúas, marcos de excavación, posicionadores, sistemas de dirección, antenas satelitales y de radar, y campos médicos. Se pueden consultar aplicaciones específicas.
Parámetros del accionamiento de giro modelo VE
| Modelo | Relación | Torque de salida nominal (N.m) | Torque de inclinación (N.m) | Torque de retención (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Autoblocante | Peso (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Sí | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Sí | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Sí | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Sí | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Sí | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Sí | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Sí | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Sí | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Sí | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Sí | 251 |
Aplicaciones
La alta capacidad de carga y la construcción cerrada de los accionamientos de giro de Hangtuo los hacen adecuados para una amplia gama de equipos rotativos.
Sistemas de seguimiento solar
Un accionamiento de giro cerrado autoblocante es una solución sólida para rastreadores solares de un solo eje y de doble eje. Proporciona rotación controlada del panel, resistencia confiable a la carga del viento y posicionamiento estable con mantenimiento limitado.
Equipos de construcción y elevación
La serie VE se puede utilizar en excavadoras, grúas, vehículos de trabajo aéreo, marcos de excavación y otros equipos que requieren rotación controlada bajo cargas axiales, radiales y de vuelco.
Minería e industria pesada
El diseño cerrado ayuda a proteger los engranajes y rodamientos en entornos mineros polvorientos, húmedos y exigentes. Las aplicaciones incluyen plataformas de posicionamiento, ensamblajes de dirección y equipos que requieren retención de carga a largo plazo.
Seguimiento de antenas y radares
La rotación suave y repetible y el fuerte rendimiento de sujeción hacen que el accionamiento sea adecuado para antenas satelitales, antenas de radar y otros sistemas de seguimiento de precisión.
Equipos médicos y de precisión
Las relaciones configurables y la adaptación del motor permiten que el accionamiento admita dispositivos de posicionamiento médico, sistemas de inspección y posicionadores industriales.
Otras aplicaciones incluyen equipos de minería a cielo abierto, sistemas de energía eólica, automatización industrial, mesas giratorias y maquinaria rotativa especializada. Hay configuraciones personalizadas disponibles para requisitos específicos del proyecto.
Factores de selección
Al elegir un accionamiento de giro con tornillo sin fin cerrado, considere:
Torque de salida nominal y torque de retención
Carga axial y radial máxima
Momento de vuelco generado por la estructura montada
Velocidad de rotación requerida y precisión de posicionamiento
Tipo de motor, voltaje e interfaz de control
Tiempo de operación continua y frecuencia de ciclo
Riesgo de exposición al viento, temperatura, polvo y entrada de agua
Orientación de instalación y espacio de montaje disponible
Vida útil requerida y acceso de mantenimiento
Proporcione sus datos de carga y condiciones de operación para recibir una recomendación de modelo.
Preguntas frecuentes
¿Cuál es la principal ventaja de un accionamiento de giro con tornillo sin fin cerrado?
Su carcasa cerrada protege los engranajes y el rodamiento del polvo y el agua, al tiempo que ayuda a retener el lubricante. Esto puede reducir los requisitos de mantenimiento y mejorar la confiabilidad en entornos exteriores o sucios.
¿La serie VE es autoblocante?
Sí. La serie VE utiliza engranajes de tornillo sin fin autoblocantes para resistir la rotación inversa cuando el accionamiento no está energizado.
¿Se puede suministrar el accionamiento con un motor?
Sí. Se pueden adaptar configuraciones de motor hidráulico, paso a paso, servo y eléctrico a la aplicación.
¿Qué industrias utilizan estos accionamientos de giro?
Las industrias típicas incluyen energía solar, construcción, minería, trabajo aéreo, seguimiento de antenas, equipos médicos y automatización industrial.
¿Cómo se debe seleccionar el tamaño correcto?
La selección debe tener en cuenta el torque de salida, el torque de retención, las cargas axiales y radiales, el momento de vuelco, la velocidad, el ciclo de trabajo y las condiciones ambientales.
Contactar a Hangtuo
Comparta sus condiciones de carga, velocidad de rotación, requisitos del motor y entorno de instalación. Hangtuo puede ayudar a seleccionar un accionamiento de giro con tornillo sin fin cerrado serie VE estándar o desarrollar una configuración para su equipo.
