| Nombre De La Marca: | HANGTUO |
| Número De Modelo: | VE5 |
| Cantidad Mínima De Pedido: | 1 PC |
| Precio: | 145~226 USD/PC |
| El Tiempo De Entrega: | 15~30 DÍAS |
- ¿ Qué?Cuadro de cambios para el sistema de seguimiento solar

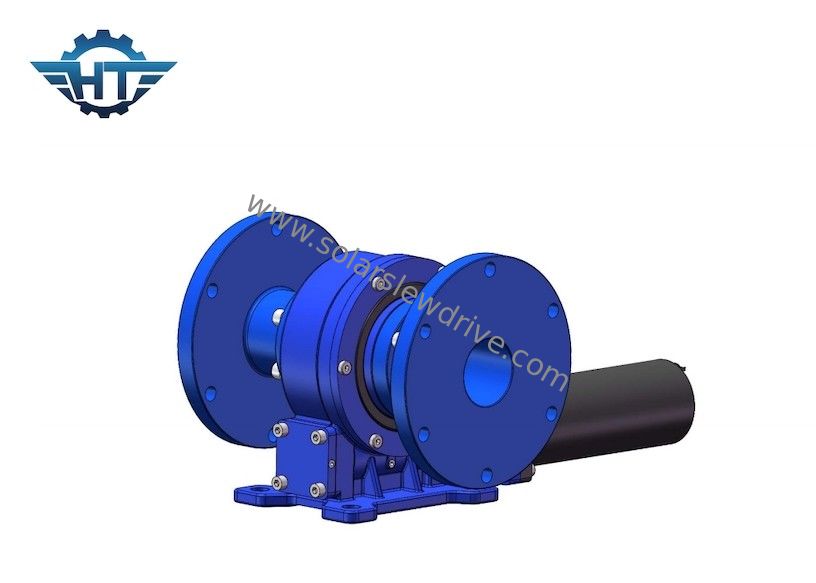

Autonobloqueo de la unidad del gusanoDescripción
La unidad de reducción de gusano autobloqueable es una unidad de reducción compacta y integrada diseñada específicamente para el control de movimiento de rotación en sistemas de seguimiento solar.un rodamiento de giro de precisión, y una carcasa robusta y cerrada con la opción de integrar un motor de transmisión para formar una unidad de transmisión fiable.
A diferencia de los reductores de engranajes tradicionales, el rodamiento de giro incorporado puede soportar simultáneamente fuerzas axiales, fuerzas radiales y momentos de inclinación.Esto permite a la unidad compacta reemplazar sistemas complejos que de otro modo requerirían múltiples rodamientos independientes y componentes de transmisiónDurante el funcionamiento, el gusano impulsa el engranaje giratorio, lo que permite una rotación suave, controlada y precisa.que impide que la potencia gire hacia atrás sin requerir una dependencia total de un freno de motor.
Diseñado para sistemas de seguimiento solar de un solo eje y de dos ejes, este accionamiento garantiza que los paneles fotovoltaicos mantengan su posición deseada, incluso cuando están expuestos al viento, la gravedad, el calor, el calor, el calor, el calor, el calor, el calor, etc.o cargas dinámicas, permitiendo al mismo tiempo ajustes continuos basados en las condiciones cambiantes de la luz solarSu diseño sellado protege los componentes internos del polvo, la humedad y los ambientes exteriores hostiles, prolongando así la vida útil y minimizando los requisitos de mantenimiento.
Disponible en tamaños que van desde 3 pulgadas hasta 25 pulgadas, esta serie de productos es adecuada para proyectos fotovoltaicos residenciales, comerciales, agrícolas y de utilidad.Dependiendo de los requisitos específicos de control de seguimiento, la unidad se puede configurar con varias opciones de accionamiento, incluyendo motores hidráulicos, motores paso a paso, servomotores o motores eléctricos estándar.Esta plataforma de propulsión de flecha muy versátil también se utiliza ampliamente en equipos marinos, maquinaria de construcción, maquinaria industrial ligera, equipos metalúrgicos, dispositivos médicos y otros sectores industriales.
Parámetros de rendimiento del accionamiento vertical de la palanca
| Modelo | Ratio | Torque de salida nominal | Torque de inclinación | Carga axial | Carga radial | Torque de retención | Eficiencia | Precisión | Autobloqueo | Peso |
| N.m. | N.m. | KN | KN | N.m. | Grado | - ¿ Qué? | En kg | |||
| 3" de largo | 31:1 | 300 | 1500 | 3.6 | 15 | 7000 | El 40% | ≤ 01 | - ¿ Qué? | 13 kg de peso |
| 5" de largo. | 37:1 | 637.5 | 5000 | 16 | 27 | 9200 | El 40% | ≤ 01 | - ¿ Qué? | 18 kg |
| 7" de largo. | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | El 40% | ≤ 01 | - ¿ Qué? | 28 kg de peso |
| 8" de largo | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | El 40% | ≤ 01 | - ¿ Qué? | 35 kg de peso |
| 9" de largo | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | El 40% | ≤ 01 | - ¿ Qué? | 51 kg |
| 12" de largo. | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | El 40% | ≤ 01 | - ¿ Qué? | 61 kg |
| 14" de largo | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | El 40% | ≤ 01 | - ¿ Qué? | 78 kg de peso |
| 17" de largo. | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | El 40% | ≤ 01 | - ¿ Qué? | 105 kg de peso |
| 21" de largo | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | El 40% | ≤ 01 | - ¿ Qué? | El peso total es de: |
| 25" de largo | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | El 40% | ≤ 01 | - ¿ Qué? | 244 kg |
Características clave
Salida de autobloqueo para la seguridad de la operación
Equipada con un mecanismo de engranaje de gusano de bloqueo automático, la unidad evita efectivamente que la carga conduzca hacia atrás la caja de cambios.apagones de emergencia, o eventos de viento fuerte, reduciendo la dependencia de los sistemas de frenado externos.
Gran momento de inclinación y capacidad de carga
El rodamiento de giro integrado puede soportar simultáneamente fuerzas axiales, fuerzas radiales y momentos de inclinación.sistemas de seguimiento fotovoltaicos (PV) de fila larga, y las instalaciones sujetas a cargas de viento desiguales o fluctuantes.
Posicionamiento solar preciso
Con una precisión de posicionamiento de ≤ 0,1°, el accionamiento garantiza un movimiento de seguimiento constante y repetible.mejorar así la fiabilidad general del sistema de seguimiento.
Diseño integrado y compacto
El rodamiento giratorio y la caja de cambios de gusano se combinan en una sola unidad compacta.La reducción del número de componentes simplifica el proceso de instalación y ahorra espacio valioso dentro de la estructura del sistema de seguimiento.
Compatibilidad con varios tipos de motores
El lado de entrada es compatible con motores hidráulicos, motores paso a paso, servomotores o motores eléctricos estándar.Esta flexibilidad permite que una sola plataforma de accionamiento de base apoye diversos sistemas de control y configuraciones de proyectos.
Estructura completamente cerrada con bajos requisitos de mantenimiento
La carcasa sellada evita la entrada de contaminantes externos y asegura que el lubricante permanezca contenido.con otros colores RAL disponibles bajo petición.
Amplia gama de especificaciones
Disponible en tamaños que van desde 3 pulgadas a 25 pulgadas, la serie se adapta a un amplio espectro de par, carga y requisitos de montaje.Estas unidades son adecuadas para todo, desde sistemas de rastreo solar distribuidos a pequeña escala hasta proyectos fotovoltaicos de gran escala..
¿Por qué elegir este motor giratorio automático?
Proporciona un rendimiento de retención estable bajo cargas de viento y de marcha atrás
Combina las capacidades de carga axial, radial y de inclinación
Apto para uso al aire libre a largo plazo
Ofrece un posicionamiento preciso con una alta repetibilidad
Compatible con una amplia gama de motores
Viene de serie con un acabado RAL 9006; colores personalizados también están disponibles
Disponible en varias especificaciones para adaptarse a diferentes clases de sistemas de seguimiento
Fácil de instalar y mantener
Guía de selección
Al seleccionar un modelo, considere los siguientes factores:
Torque de salida y de retención requeridos
Cargas máximas axiales y radiales
Momento máximo de inclinación resultante de las cargas del viento y de la geometría de los paneles fotovoltaicos (PV)
Velocidad de seguimiento y precisión de posicionamiento requeridos
Tipo de motor, voltaje y método de control
Temperatura de funcionamiento y condiciones de exposición ambiental
Orientación de montaje y ciclo de trabajo (ciclo de carga)
Vida útil prevista y intervalos de mantenimiento
Se recomienda proporcionar el espectro de carga real y las condiciones de funcionamiento de seguimiento para que el modelo óptimo pueda determinarse en función de sus requisitos específicos.
Preguntas frecuentes
¿Qué es una unidad de giro de engranaje de gusano de bloqueo automático?
Una unidad de giro de engranaje de gusano de bloqueo automático es una unidad de reducción rotativa que utiliza un mecanismo de engranaje de gusano.Se utiliza comúnmente en aplicaciones donde una carga debe permanecer sostenida en una posición específica después de que el motor deje de funcionar.
¿Este accionamiento giratorio es adecuado para sistemas de seguimiento solar?
Sí, es muy adecuado tanto para sistemas de seguimiento solar de un solo eje como para sistemas de seguimiento solar de dos ejes, ya que integra funciones de rotación, soporte de carga y mantenimiento de posición en una sola unidad compacta.
¿Se pueden utilizar diferentes tipos de motores?
Dependiendo de su sistema de control y los requisitos de instalación, la unidad puede ser emparejada con motores hidráulicos, motores paso a paso, servomotores o motores eléctricos estándar.
¿Qué es un momento de inclinación?
Un momento de inclinación se refiere a la carga de vuelco que puede soportar un accionamiento giratorio.las dimensiones de los paneles fotovoltaicos, la longitud de los brazos de apoyo, y la posición del centro de gravedad.
¿Se puede personalizar el color de la carcasa?
Sí, el color estándar es RAL 9006; otros colores estándar RAL también están disponibles para proyectos específicos.
¿Cómo elegir el modelo adecuado?
La selección debe basarse en el par de salida, el par de retención, las cargas axiales y radiales, el momento de inclinación, la velocidad de rotación, el ciclo de trabajo y las condiciones ambientales.Los datos de aplicación deben evaluarse cuidadosamente antes de finalizar el modelo.
Póngase en contacto.
Por favor, proporcione las dimensiones de su rastreador solar, cargas operativas, velocidad de seguimiento y requisitos del motor.Nuestro equipo de ingeniería le ayudará en la selección o personalización de un autobloqueo del gusano engranaje giratoria para su proyecto.
