| Nombre De La Marca: | HangTuo |
| Número De Modelo: | VE10 |
| Cantidad Mínima De Pedido: | 1 pieza |
| Price: | USD 280~504 / pc |
| El Tiempo De Entrega: | 15 a 45 días |
| Condiciones De Pago: | LC, T/T, Western Union |

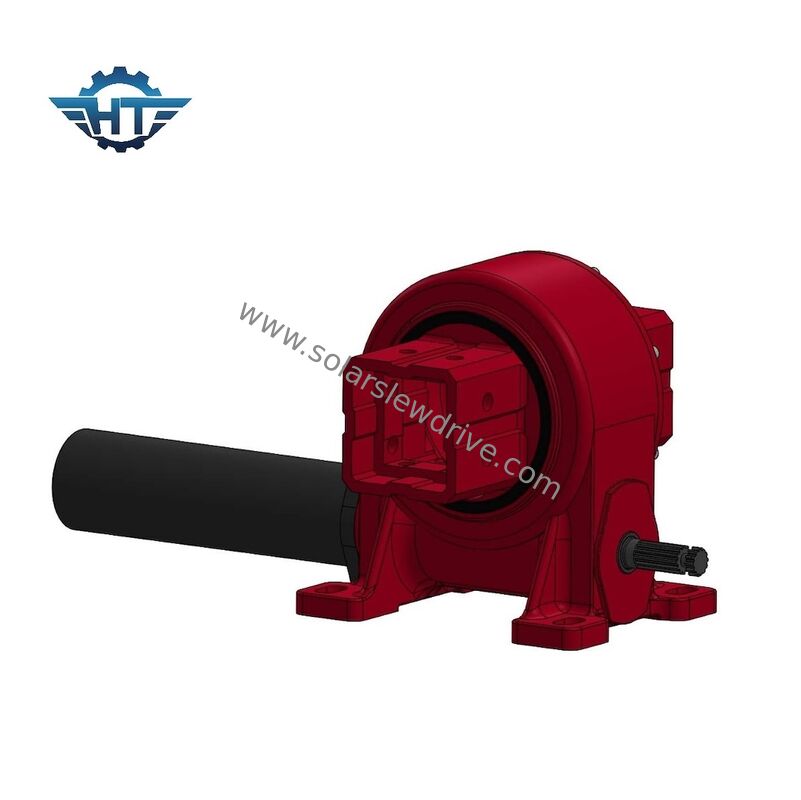

IP66 Caja de engranajes de tracción de aleta de trabajo pesado para sistemas de seguimiento solar de un solo eje
Descripción del producto
La caja de engranajes HANGTUO VE Series Heavy Duty Slew Drive está diseñada específicamente para sistemas de seguimiento solar de un solo eje en instalaciones fotovoltaicas a escala de servicios públicos.Con protección ambiental IP66 y diseño de engranaje de gusano de bloqueo automático, este accionamiento giratorio incluido ofrece un rendimiento de posicionamiento confiable y preciso a lo largo de la vida útil de más de 25 años de los proyectos solares modernos.
Características clave
Revestimiento clasificado IP66: Protección completa contra la entrada de polvo y los potentes chorros de agua para el funcionamiento en cualquier clima
Diseño de autobloqueo: Elimina los requisitos de frenado externo; mantiene la posición durante los apagones
Posicionamiento de alta precisión.: ≤ 0,1° de precisión para una captura óptima de energía solar
Paradas duras integradas: ± 60° de rotación con límites mecánicos para la protección contra fallos de software
Acceso a los engranajes preestablecidos: Calibrado en fábrica para su instalación inmediata sin ajuste de campo
Instalación del motor flexible: Opciones de conexión del motor del lado izquierdo o derecho
Funcionamiento sin problemas: El fácil arranque y parada reduce la tensión mecánica
Especificaciones técnicas
Modelo VE10 (en las presentaciones)
|
Parámetro |
Especificación |
|---|---|
|
Proporción de engranajes |
100:1 |
|
Torque de salida nominal |
16,000 N·m |
|
Momento de inclinación y par |
12 kN·m |
|
Torque de retención |
70 kN·m |
|
Carga axial estática |
110 kN |
|
Carga radial estática |
220 kN |
|
Carga axial dinámica |
54 kN |
|
Carga radial dinámica |
110 kN |
|
Eficiencia |
El 40% |
|
Precisión |
≤ 0,15° |
|
Autobloqueo |
- ¿ Qué? |
Otros modelos de la serie VE
|
Modelo |
Ratio |
Torque de salida |
Torque de inclinación |
Carga axial |
Carga radial |
Torque de retención |
Peso |
|---|---|---|---|---|---|---|---|
|
3" de largo |
31:1 |
300 N·m |
1,500 N·m |
3.6 kN |
15 kN |
7,000 N·m |
13 kilos |
|
5" de largo. |
37:1 |
637.5 N·m |
5,000 N·m |
16 kN |
27 kN |
9,200 N·m |
18 kg de peso |
|
7" de largo. |
57:1 |
1,750 N·m |
7,000 N·m |
34 kN |
58 kN |
13,200 N·m |
28 kg de peso |
|
8" de largo |
51:1 |
2,250 N·m |
11,200 N·m |
50 kN |
80 kN |
20,400 N·m |
35 kg de peso |
|
9" de largo |
61:1 |
4,300 N·m |
16,000 N·m |
60 kN |
de las siguientes características: |
27,200 N·m |
51 kg de peso |
|
12" de largo. |
78:1 |
5,600 N·m |
25,000 N·m |
77 kN |
La velocidad de la corriente es de: |
40,560 N·m |
61 kg de peso |
|
14" de largo |
85:1 |
6,750 N·m |
48,000 N·m |
110 kN |
Las demás: |
44,200 N·m |
78 kg de peso |
|
17" de largo. |
102:1 |
9,460 N·m |
67,000 N·m |
La velocidad de la corriente es: |
390 kN |
53,040 N·m |
105 kg de peso |
|
21" de largo |
125:1 |
16,000 N·m |
89,000 N·m |
337 kN |
640 kN |
65,000 N·m |
El peso total es de: |
|
25" de largo |
150:1 |
21,450 N·m |
112,000 N·m |
476 kN |
Las demás: |
89,000 N·m |
244 kg |
Construcción y materiales
Casas: hierro fundido de alta resistencia con recubrimiento resistente a la corrosión
Los engranajes: acero de aleación 42CrMo, mecanizado con precisión
Acero forjado de 50Mn con líneas de rodadura endurecidas
Sellado: Sellados de múltiples labios con clasificación IP66 para una protección ambiental completa
Lubricación: Fabrica de grasa sintética de alto rendimiento
Aplicaciones
Sistemas de seguimiento solar de un solo eje
Instalaciones fotovoltaicas a escala de servicios públicos
Proyectos solares comerciales e industriales
Dispositivos solares de seguimiento agrícolas
Instalaciones en entornos remotos y adversos
Ventajas de la instalación
Listo para la instalación: preensamblado y precalibrado en la fábrica
No se requiere ajuste alguno: espacio libre del equipo antes del envío
Montaje versátil: Compatible con los principales diseños de marcos de rastreo
Cables simplificados: posicionamiento flexible del motor para una ruta óptima de los cables
Confiabilidad y mantenimiento
Las unidades de corte de la serie VE están diseñadas para un mantenimiento mínimo durante toda su vida útil:
Construcción sellada: protección IP66 evita la entrada de contaminantes
Autobloqueo: no se requiere mantenimiento del freno
Materiales duraderos: Los componentes de acero endurecido resisten el desgaste
Larga vida útil: diseñado para instalaciones solares de más de 25 años
Apoyo técnico
Nuestro equipo de ingeniería de aplicaciones proporciona soporte técnico completo incluyendo cálculos de carga, asistencia en la selección de modelos,y recomendaciones personalizadas para sus requisitos específicos de proyecto de seguimiento solar.
Póngase en contacto con nosotros para obtener precios, especificaciones técnicas y recomendaciones específicas del proyecto para su sistema de seguimiento solar.
