| Brand Name: | HangTuo |
| Model Number: | VE5” |
| MOQ: | 1 pedazo |
| Precio: | USD 280~504 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L/C, T/T, Western Union |

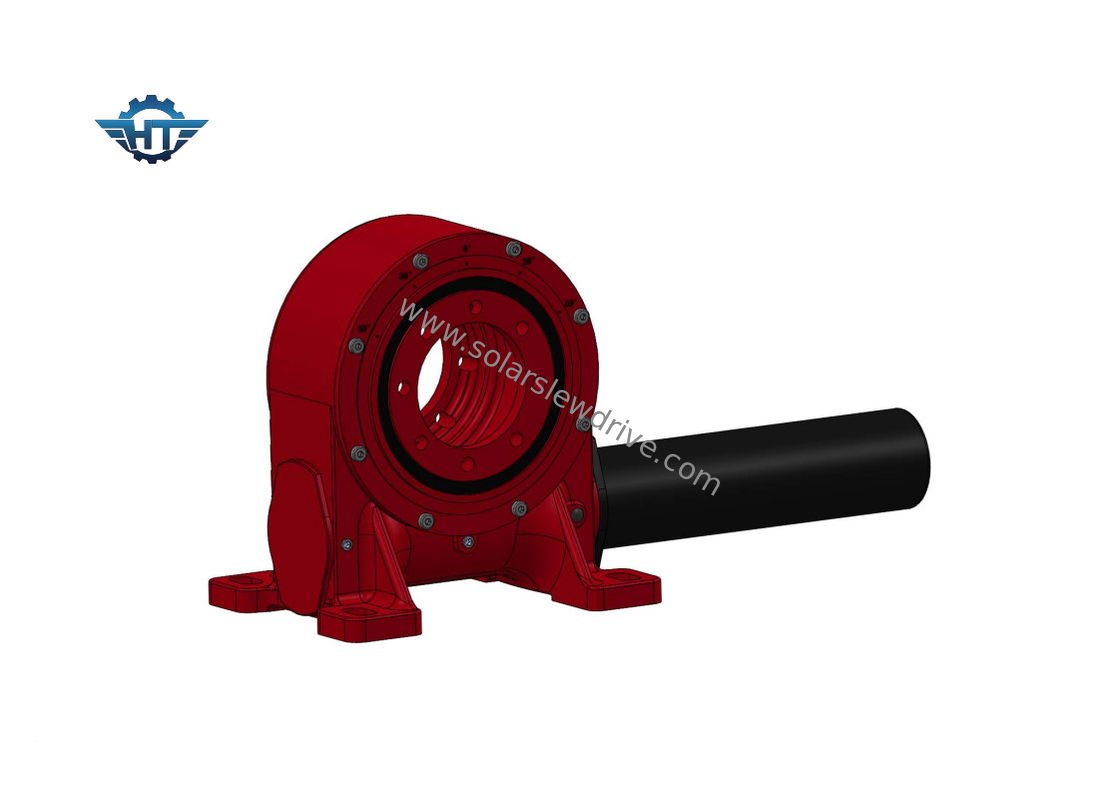

Caja de cambios de VE5 40 a 1 para perseguidores horizontales de AXIS del panel solar los solos
Envoltura de la descripción del engranaje de gusano
La impulsión de la matanza es un nuevo tipo de producto rotatorio y de la transmisión. Generalmente se llama impulsión de la matanza o el transporte de la matanza, que se compone generalmente de gusano doble de la envoltura, del engranaje, de la vivienda, del motor y de otros componentes. Puesto que los componentes de la base son el gusano doble de la envoltura, puede enredar con el engranaje más de cerca y alcanzar el contacto de diente multi, así mejorar la exactitud y el esfuerzo de torsión del momento que se sostiene. Pueden soportar simultáneamente fuerzas axiales, fuerzas radiales, y el vuelco de momentos. Comparado con los productos rotatorios tradicionales, la nueva impulsión de la matanza ofrece la instalación fácil, el mantenimiento fácil y un mayor grado de espacio de la instalación.
Parametrización para la optimización del tratamiento de las series de VE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 13 |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | el 40% | ≤0.1 | Sí | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 244 |
Usos
Hay 10 diversos tamaños del tipo impulsiones de VE de la matanza, a partir de 3' tamaño a 25" pulgada, entre ellos es 5", a 7", a 9" a 12", 14", 17", 19" y 21". Son ampliamente utilizadas en los sistemas de seguimiento solares (picovoltio, CPV, HCPV y helióstato) y los vehículos regulares, tales como elevaciones del hombre, grúas del camión, así como vehículos modulares.
