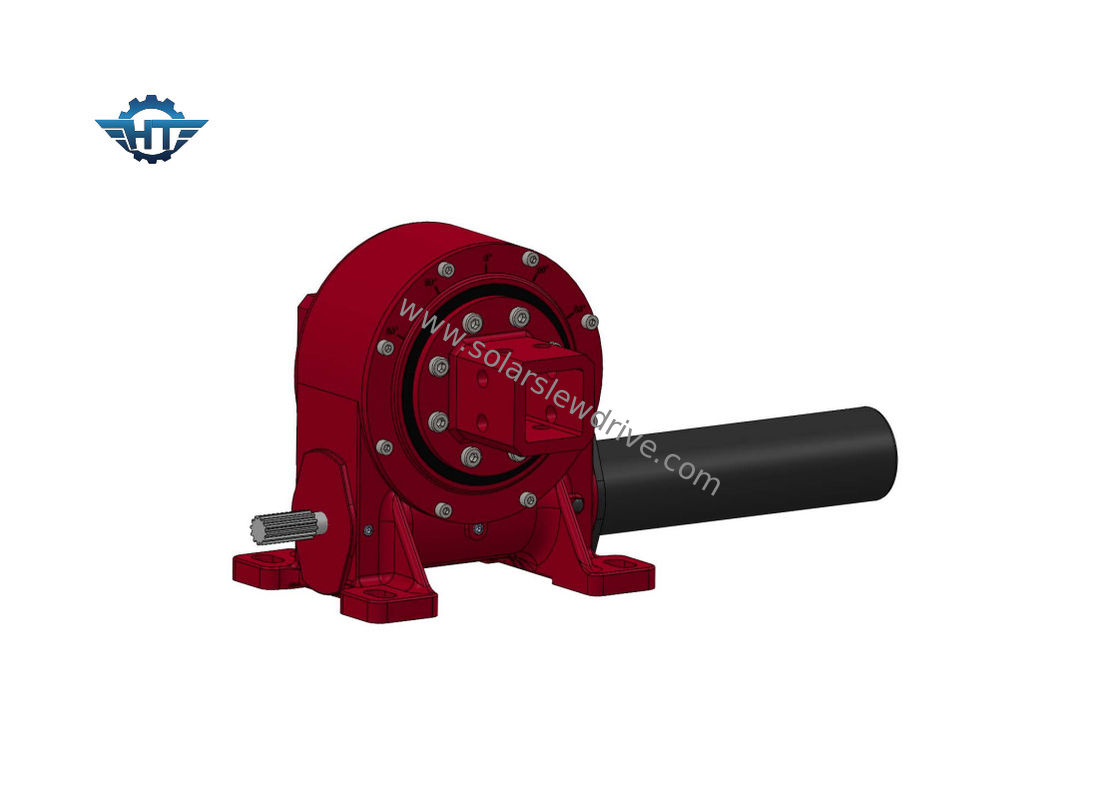

El engranaje de gusano doble de la envoltura mató la impulsión con el motor adaptado para el sistema de seguimiento del panel solar
Descripción de la impulsión de la ciénaga del engranaje de gusano
El engranaje de gusano doble vertical de la envoltura mató la impulsión con los usos de la caja de cambios planetaria principalmente para el sistema de seguimiento del panel solar, especialmente en sistema de seguimiento solar del solo eje horizontal. Es también ampliamente utilizado en CSP, tal nosotros fresnel, torre del calor, etc. parabólico.
La impulsión doble horizontal de la ciénaga del engranaje de gusano de la envoltura, como su nombre, está instalada horizontalmente, él se aplica principalmente en la grúa del torno, grúa del slewingdeck, diseño del torno de la grúa, impulsión del oscilación del excavador. Nuestra pequeña impulsión única de la matanza del contragolpe se puede también utilizar en los campos de la alta precisión tales nosotros antena, por satélite, tabla de la matanza, platos ......
El principio de funcionamiento de la caja de cambios de la reducción del engranaje planetario se hace para el oso solar del perseguidor una carga radial grande debido a la distribución proporcionada del esfuerzo de torsión. Cuál es más, nuestras impulsiones de la matanza tienen configuraciones hidráulicas del motor. Hacemos que todo el tamaño de la caja de cambios de la ciénaga de la serie cubra diversa demanda de los clientes.
Características
1. Gire ±60°, interior de la parada dura para asegurar seguridad de sistema
2. Conecte un motor impulsor de la izquierda, lado derecho o en el centro
3. La liquidación es fijada ya por el productor antes de la fábrica, así que ninguna necesidad de ajustarla cuando instalación
4. La grasa había sido llenada antes de fábrica, apenas necesita el repuesto cada 5 años
4. Instalación simple y mantenimiento bajo
5. Diseño compacto y ahorro de espacio
6. El engranaje es de autoretención, así que ninguna necesidad del freno adicional
7. Método fácil y fluido de comenzar y de detención
8. Alto esfuerzo de torsión inclinable y esfuerzo de torsión backholding para mejorar seguridad bajo ambiente duro
Parametrización para la optimización del tratamiento vertical de la impulsión de la ciénaga
| Modelo |
Ratio |
Esfuerzo de torsión de la salida nominal (N.m) |
Inclinando el esfuerzo de torsión (N.m) |
Llevando a cabo el esfuerzo de torsión (N.m) |
Carga axial (kN) |
Carga radial (kN) |
Eficacia |
Precisión (°) |
De autoretención |
Peso (kilogramos) |
| 3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
el 40% |
≤0.1 |
Sí |
12 |
| 5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
el 40% |
≤0.1 |
Sí |
18 |
| 7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
el 40% |
≤0.1 |
Sí |
32 |
| 8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
el 40% |
≤0.1 |
Sí |
28 |
| 9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
el 40% |
≤0.1 |
Sí |
52 |
| 12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
el 40% |
≤0.1 |
Sí |
65 |
| 14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
el 40% |
≤0.1 |
Sí |
88 |
| 17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
el 40% |
≤0.1 |
Sí |
135 |
| 21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
el 40% |
≤0.1 |
Sí |
192 |
| 25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
el 40% |
≤0.1 |
Sí |
251 |
Empaquetado
Empaquetado interno: película plástica antioxidante; las bolsas de plástico del vacío.
Empaquetado externo: cartón duro; caso de madera; plataforma de madera.
Término de envío: por expreso; por el aire; por tierra; por el mar.
