| Brand Name: | HangTuo |
| Model Number: | SE1 |
| MOQ: | 1 pedazo |
| Precio: | USD 280~504 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L/C, T/T, Western Union |

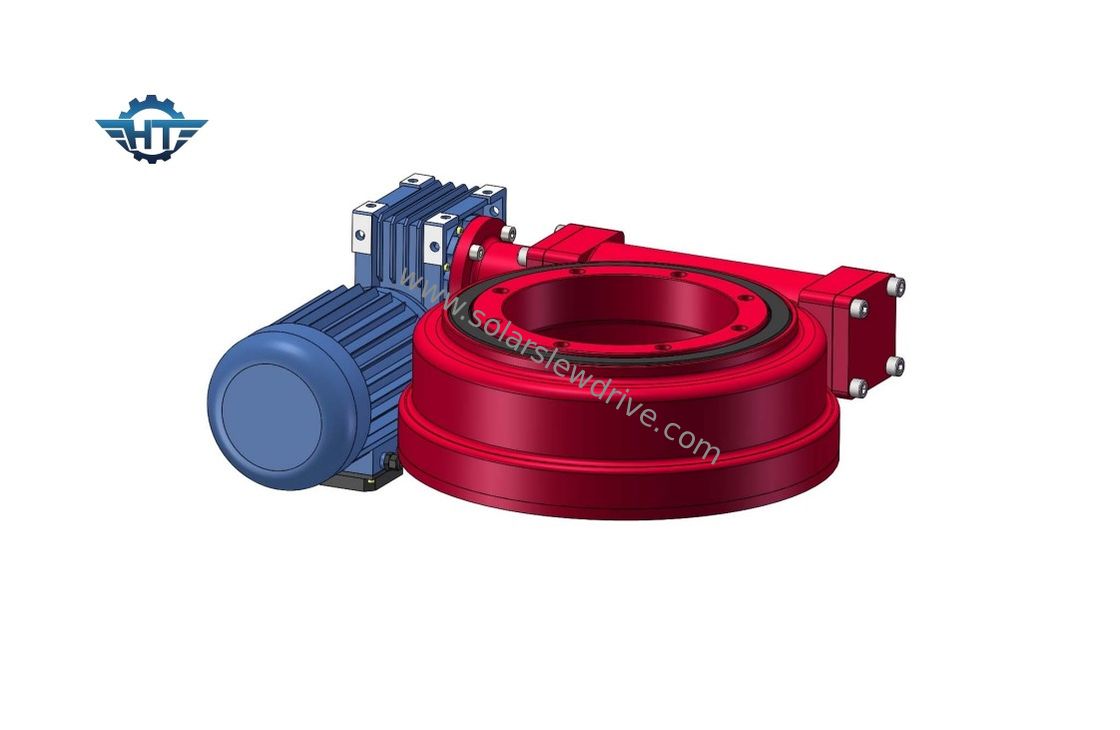

Impulsión de la matanza del engranaje de gusano SE1, engranaje cero del contragolpe IP66 para perseguidor horizontal del acoplamiento el solo
Introducción de la impulsión de la matanza del engranaje de gusano
Una impulsión de la matanza puede apoyar una carga pesada pero de lento-torneado, a menudo una plataforma horizontal tal como una grúa convencional, un yarder del oscilación, o la plataforma del viento-revestimiento de un molino de viento de horizontal-AXIS. Ahora, es ampliamente utilizada en energía solar: sistema de seguimiento solar del solo eje, sistema de seguimiento solar del eje dual, energía solar concentrada, fresnel, torre del calor e incluso en antena.
El gusano helicoidal del engranaje y del reloj de arena hacer que alcanza el contacto de diente multi, que lo hizo puede llevar la fuerza axial, la fuerza radial y el momento inclinable al mismo tiempo.
Hoja técnica de las impulsiones de la matanza del SE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
Especificaciones
Motor del engranaje
| Voltaje | de potencia de salida | velocidad de la salida | impermeabilización del agua |
| 24VDC | 5-60W | 10-100rpm | IP65 |
| Observación | Los motores especiales se pueden modificar para requisitos particulares por sus requisitos. | ||
| La caja del codificador y de engranajes puede ser fijada. | |||
| La caja de cambios planetaria se podía hacer juego sobre la base de demandas diffenent | |||
Ventajas
1. Proporcione el servicio de ODM/OEM
2. servicio 100% de calidad
3. CE certificado
