| Brand Name: | HangTuo |
| Model Number: | VE6 |
| MOQ: | 1 pedazo |
| Precio: | USD 100~1100 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L/C, T/T, Western Union |

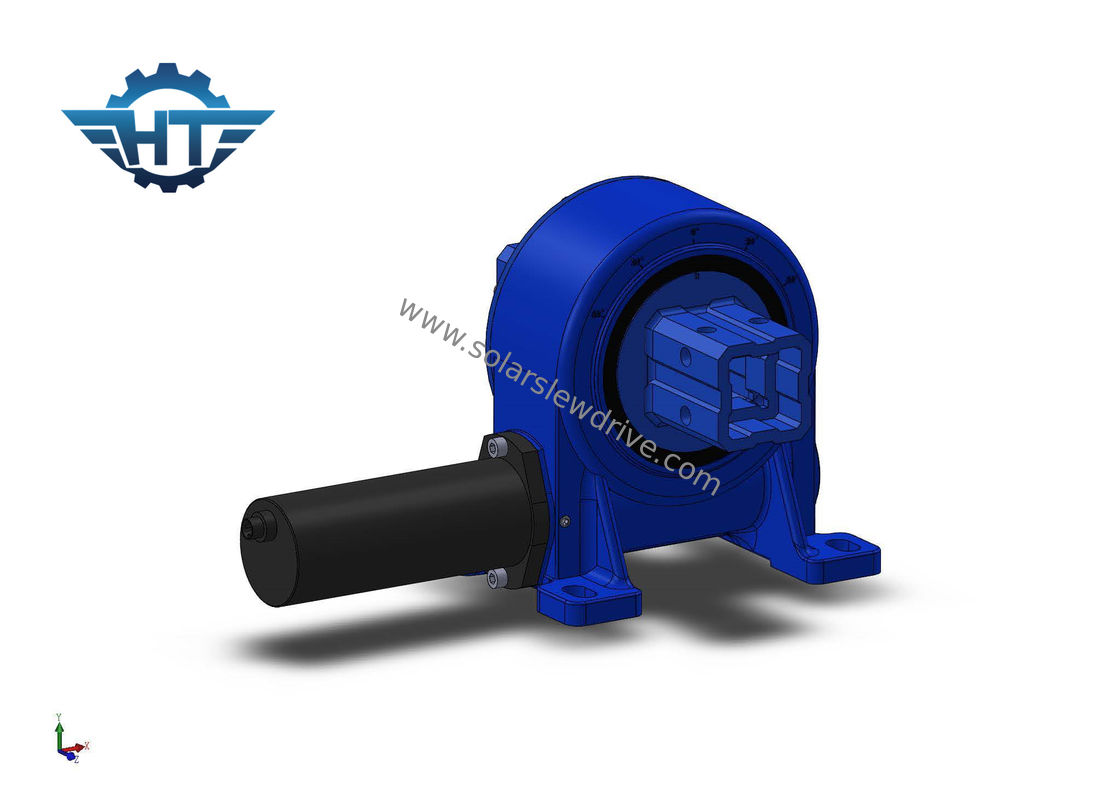

El solo engranaje de gusano de la envoltura, IP66 incluyó la pequeña impulsión de la ciénaga para la energía solar de CSP y de CPV
Descripción de la matanza Ring Bearing
Las impulsiones de la ciénaga son una unidad toda junta comprendida del anillo de la ciénaga, engranaje, vivienda, y el motor (eléctrico o hidráulico) y él se diseña para el cargamento axial, radial, y del momento. Desarrollamos alta ciénaga del engranaje de gusano del contragolpe conducimos especialmente para los usos donde está necesaria la alta exactitud.
Características
1. Accionado con la tecnología del gusano del reloj de arena (envoltura doble) para la carga, la eficacia y la exactitud crecientes.
2. Fabrique una amplia variedad de estilos de la impulsión, de tamaños modelo, de gamas de funcionamiento, de opciones de aislamiento, y de características del montaje.
3. Tamaños modelo estándar a partir 75m m hasta 800m m en diámetro.
4. Contragolpe, contragolpe casi cero
5. De autoretención
Opciones múltiples
1. 31:1 del ratio de reducción del engranaje al 150:1
2. Horizontal, vertical, o combinación de montaje múltiple del eje
3. Solo gusano o gusano doble
4. Opción eléctrica o hidráulica del motor
5. Vivienda: Abierto o cerrado
6. Configuraciones modificadas para requisitos particulares de la entrada
7. Crea para requisitos particulares por requisitos de uso
Datos técnicos
| Modelo Performance Parameters de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | TiltingTorque (N.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Precisión (grado) | Precisión | IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 88 kilogramos |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 135 kilogramos |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 192 kilogramos |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 251 kilogramos |
