| Brand Name: | HangTuo |
| Model Number: | SE 7 |
| MOQ: | 1 pedazo |
| Precio: | USD 100~504 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L / C, T / T, Western Union |

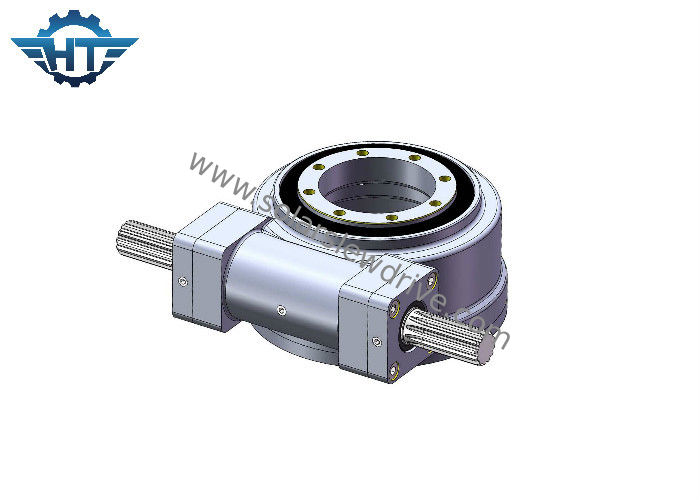

Pequeña impulsión del transporte de la matanza del contragolpe del CE IP66 con la caja de cambios eléctrica para Csp
Descripción
Los transportes de la matanza son piezas de una base en el montaje de una unidad de impulsión de la matanza. Comprende un anillo interno y un anillo externo, uno de los cuales incorpora generalmente un engranaje. Así como los agujeros de accesorio en ambos anillos, permiten una transmisión de poder optimizada con una conexión simple y rápida entre los componentes adyacentes de la máquina. Es pequeña pero ayudan hacen algunos de los trabajos más grandes del negocio. De la rotación del brazo oscilante en las grúas a la plataforma en una turbina de viento y una energía solar, los anillos de la matanza son una parte integrante de muchos procesos machinated.
Es una solución ideal en:
1. Usos resistentes que requieren capacidad carga-que lleva significativa
2. Diseña donde está crítica la colocación exacta
3. Usos donde está necesaria la cerradura del uno mismo
Parametrización para la optimización del tratamiento de las series del SE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Esfuerzo de torsión inclinable | Llevar a cabo el esfuerzo de torsión | Carga axial | Carga radial | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | N.m | kN | kN | grado | Sí | kilogramo | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | el 40% | ≤0.1 | Sí | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | el 40% | ≤0.1 | Sí | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | el 40% | ≤0.1 | Sí | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 182 |
Las ventajas principales de las impulsiones de la matanza del SE
1. Rotación 360 grados
2. Conexión de un motor impulsor de la izquierda o del lado derecho
3. Durante la instalación, no es necesario ajustar la liquidación del engranaje; esto es fijada ya por el productor antes de la fábrica
4. La grasa había sido llenada antes de fábrica
4. Instalación simple y mantenimiento bajo
5. Utilización racional del espacio
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
8. Alto esfuerzo de torsión inclinable, conveniente para la instalación horizontal
