| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1 pc |
| Precio: | 145~226 USD/PC |
| Delivery Time: | 15 ~ 30 días |

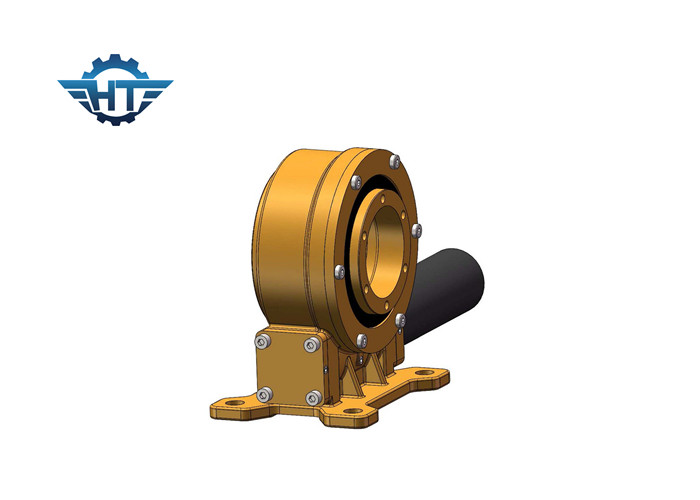

Pequeña impulsión de la ciénaga del solo perseguidor solar de AXIS con el motor eléctrico 24vdc para los perseguidores solares concentrados
Descripción
Una impulsión de la ciénaga, referida comúnmente pues una impulsión del gusano o los transportes de la matanza, es completos, listo para instalar el sistema que consiste en el engranaje o transporte del anillo de la matanza, gusano, base, y vivienda totalmente incluida. Puede ser modificado para requisitos particulares con los motores hidráulicos o eléctricos, cajas de cambios planetarias.
El seguimiento fotovoltaico de la central eléctrica incluye el acoplamiento plano de solo-AXIS, el acoplamiento oblicuo de solo-AXIS, solo-AXIS oblicuo, y el sistema de seguimiento con dos ejes.
1. Solo acoplamiento plano del eje
Conveniente para las latitudes debajo de 30 grados y de tierra se inclinan menos de 12 grados.
2. Solo acoplamiento oblicuo del eje
Conveniente para el medio a las altas latitudes, la tierra necesita ser aproximadamente plana.
3. Unidad oblicua de solo-AXIS
Conveniente para el medio a las altas latitudes.
4. Eje dual
Características
1. Gire de 0~180°
2. Conecte un motor impulsor a la izquierda o el lado derecho
3. la grasa había sido llenada antes de fábrica
4. Instalación simple
5. Utilización racional del espacio
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
8. Alto esfuerzo de torsión backholding, conveniente para la instalación vertical
9. Mantenimiento bajo
Parametrización para la optimización del tratamiento vertical de la impulsión de la ciénaga
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Esfuerzo de torsión inclinable | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | el 40% | ≤0.1 | Sí | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 78 kilogramos |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 105 kilogramos |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 185 kilogramos |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 244 kilogramos |
