| Brand Name: | HangTuo |
| Model Number: | VE |
| MOQ: | 1 pedazo |
| Precio: | USD 100~1100 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L / C, T / T, Western Union |

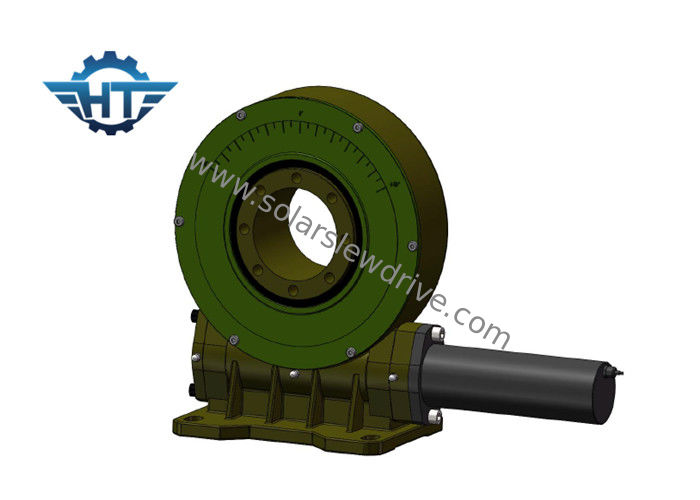

La alta caja de cambios del gusano del esfuerzo de torsión de la carga, IP66 incluyó las impulsiones cero de la ciénaga del contragolpe para el sistema eléctrico solar concentrado
Descripción
Las impulsiones de la ciénaga son una unidad toda junta comprendida del anillo de la ciénaga, engranaje, vivienda, y el motor (eléctrico o hidráulico) y él se diseña para el cargamento axial, radial, y del momento. Desarrollamos altas impulsiones de la ciénaga del engranaje de gusano del contragolpe especialmente para los usos donde está necesaria la alta exactitud.
Características
1. Hangtuo mató impulsiones se acciona con la tecnología de cristal del gusano de la hora (envoltura doble) para la dirección, la eficacia y la exactitud crecientes de la carga.
2. Fabrique una amplia variedad de estilos de la impulsión, de tamaños modelo, de gamas de funcionamiento, de opciones de aislamiento, y de montaje de características.
3. Tamaños del modelo estándar de 75mm a 800mm en diámetro.
4. Contragolpe, contragolpe casi cero
5. De autoretención
Opciones múltiples
1. 31:1 del ratio de reducción del engranaje al 150:1
2. Horizontal, vertical, o combinación de montaje múltiple del eje
3. Solo gusano o gusano doble
4. Opción eléctrica o hidráulica del motor
5. Vivienda: Abierto o cerrado
6. Configuraciones modificadas para requisitos particulares de la entrada
7. Crea para requisitos particulares por requisitos de uso
Datos técnicos
| Parametrización para la optimización del tratamiento del modelo de VE | ||||||||||||
| Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | TiltingTorque (N.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Precisión (grado) | Precisión | IP | TEP de trabajo (℃) | De autoretención | Peso (kilogramos) |
| 3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 12kg |
| 5" | 800 | 9200 | 5000 | 16 | 27 | 37:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 18kg |
| 7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 32kg |
| 8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 28kg |
| 9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 52kg |
| 12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 65kg |
| 14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 88 kilogramos |
| 17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 135 kilogramos |
| 21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 192 kilogramos |
| 25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | el 40% | ≤0.10 | 66 | -40~+120 | Sí | 251 kilogramos |
