Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China. |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | VE9” |
Cantidad de orden mínima: | 1 pieza |
---|---|
Precio: | USD 100~380/ pc |
Detalles de empaquetado: | Cajas de madera contrachapada |
Tiempo de entrega: | 15 a 45 días |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 2000 piezas al mes |
Aplicación: | Sistema de seguimiento solar | Diámetro exterior: | De 3 a 25 pulgadas |
---|---|---|---|
Material de las máquinas de rodaje: | 50Mn, 42CrMo | Fuente de alimentación: | 24 VDC |
Servicio: | Diseño del OEM | Ciclo de vida: | 30 años |
Envasado: | Cuadro de madera contrachapada | El material: | De acero o de aluminio |
Alta luz: | VE9 con caja de cambios de accionamiento,El gusano del reloj de arena mató la caja de cambios.,Cuadro de engranajes de 24VDC |

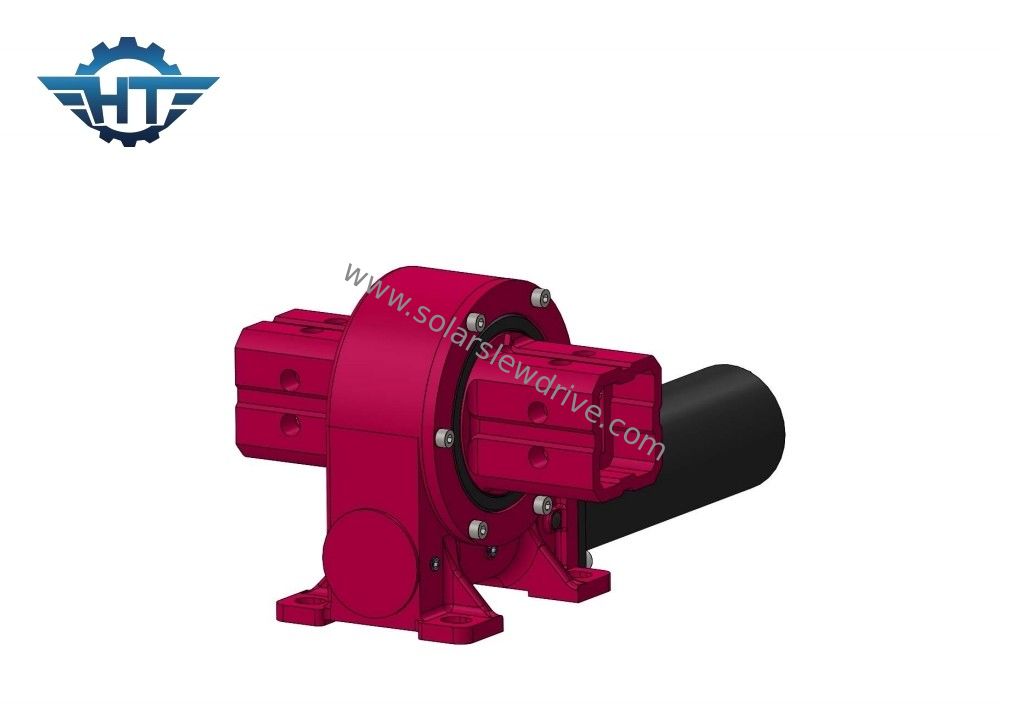

VE9 caja de cambios de tracción de aleta con gusano de reloj de arena para el sistema de seguimiento de salida solar del tubo
Caja de engranajes de transmisiónDescripción
Los componentes principales de la unidad de giro son: gusano, engranaje, base de fundición y algunas piezas estándar como rodamientos, pernos, etc.El dispositivo de accionamiento giratorio utiliza el movimiento del eje para reducir el consumo de fuerza y desempeñar un papel en la protección de la seguridad.
Hoja de datos de la unidad giratoria de tipo VE
Modelo | Ratio | Torque de salida nominal (N.m.) | Torque de inclinación (Nm) | Torque de retención (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión (°) | Autobloqueo | Peso (kg) |
3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | ≤ 01 | - ¿ Qué? | 12 |
5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | ≤ 01 | - ¿ Qué? | 18 |
7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | ≤ 01 | - ¿ Qué? | 32 |
8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | ≤ 01 | - ¿ Qué? | 28 |
9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | ≤ 01 | - ¿ Qué? | 52 |
12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | ≤ 01 | - ¿ Qué? | 65 |
14" de largo | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | ≤ 01 | - ¿ Qué? | 88 |
17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | ≤ 01 | - ¿ Qué? | 135 |
21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | ≤ 01 | - ¿ Qué? | 192 |
25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | ≤ 01 | - ¿ Qué? | 251 |
Aplicación
Los accionamientos giratorios se utilizan principalmente en plataformas especiales de dirección de vehículos, camiones de carga pesada con cama plana, grúas de contenedores, grúas montadas en camiones, grúas de camiones, vehículos de trabajo aéreos, grúas, grúas de pórtico,pequeñas centrales eólicasEn la actualidad, la industria de la telecomunicación, la comunicación aeroespacial, la recepción por satélite, los sistemas de seguimiento solar y muchas otras industrias.el rápido desarrollo de la industria de generación de energía solar fotovoltaica es ampliamente utilizadoEl accionamiento rotativo se utiliza en la industria de generación de energía solar fotovoltaica, y está generalmente equipado con un motor de engranaje rotativo o un motor de engranaje CA; en maquinaria de construcción,un motor hidráulico está configurado principalmente como un motor de potencia.
