| Nombre De La Marca: | HT |
| Número De Modelo: | VE7” |
| Cantidad Mínima De Pedido: | 1 |
| El Tiempo De Entrega: | 7 ¢15 días |
| Condiciones De Pago: | T/T |

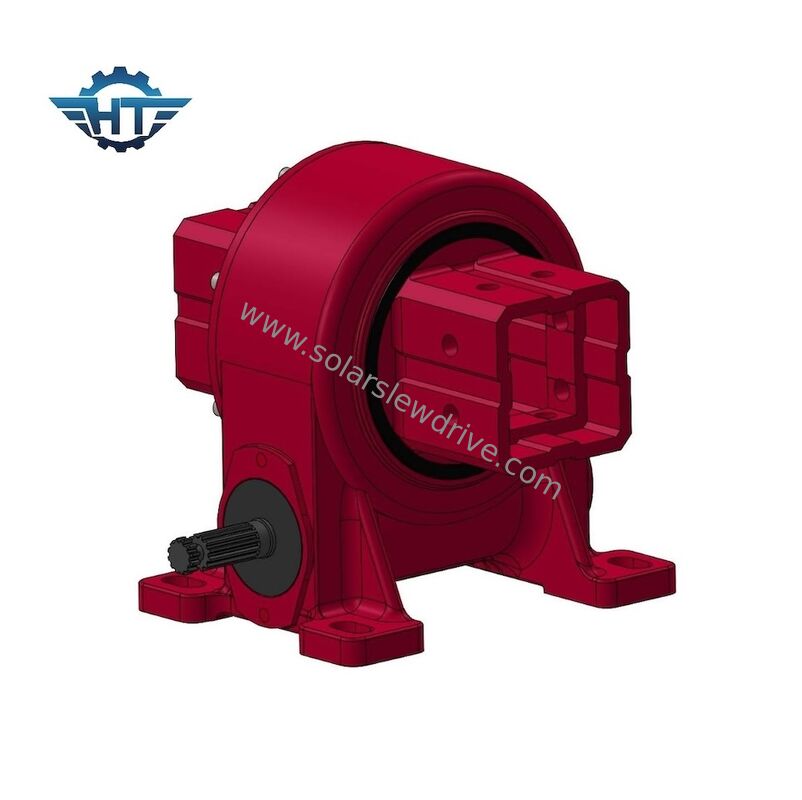

Dispositivo giratorio con perfil de tubo cuadrado reforzado para sistema de seguimiento solar
Descripción del accionamiento de giro vertical
La unidad giratoria de tipo split de tubo cuadrado para sistemas de seguimiento solar se ha desarrollado basándose en principios de diseño de fiabilidad mecánica y está optimizada para el funcionamiento en campo a largo plazo.La arquitectura del sistema separa el mecanismo de accionamiento de la estructura de carga, que permite el mantenimiento independiente y el aislamiento mecánico de los componentes críticos.
Dispositivo de giro de tipo dividido Dispositivo de giro Principales características
El marco de carga adopta un perfil de tubo cuadrado reforzado para aumentar la rigidez de torsión y reducir la deformación estructural bajo altas cargas dinámicas.La optimización de elementos finitos se aplica para mejorar la resistencia mecánica general y minimizar la fatiga del material bajo carga cíclica.
La unidad de accionamiento funciona con una baja potencia eléctrica de entrada inferior a 150 W, alcanzando un par de salida nominal igual o superior a 7500 Nm. Con una capacidad de par de retención superior a 45 kNm,el sistema evita efectivamente la rotación inversa causada por fuertes cargas de viento y rebote mecánico.
Todo el conjunto de accionamiento está sellado al nivel de protección IP66, proporcionando resistencia contra la entrada de partículas de polvo y chorros de agua de alta presión.El sistema está diseñado para funcionar de forma continua en ambientes de -40°C a +80°C., por lo que es adecuado para desiertos, regiones costeras e instalaciones de clima frío.
Los componentes se seleccionan en función de la resistencia a la fatiga y los requisitos de larga vida útil.garantizar un par de salida estable y una precisión de seguimiento constante durante períodos de servicio prolongados.
La configuración modular de tipo split reduce la complejidad de la instalación y permite el rápido desmontaje in situ de la unidad de accionamiento sin perturbar el marco estructural.Este enfoque acorta los ciclos de mantenimiento, reduce el coste de la mano de obra y aumenta la disponibilidad del sistema.
El producto cumple los requisitos de certificación CE y las normas internacionales aplicables para la seguridad mecánica y el rendimiento eléctrico.
Parámetros de referencia
| Punto de trabajo | Especificación |
| Potencia de entrada | ≤ 150 W |
| Torque de salida nominal | ≥ 7500 Nm |
| Torque de retención | ≥ 45 kNm |
| Calificación de protección | Protección IP66 |
| Temperatura de funcionamiento | -40 °C a +80 °C |
| Certificación | Sección 2 |
Personalización de ingeniería
El sistema admite la personalización a nivel de ingeniería incluyendo:
Configuración del par y de la carga
Tratamiento de superficie y protección contra la corrosión
Diseño de la interfaz mecánica
Control y selección del motor
Opciones de refuerzo medioambiental
