| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 pieza |
| Precio: | USD 280~504 / pc |
| Delivery Time: | 15 a 45 días |
| Payment Terms: | L/C, T/T, Western Union |

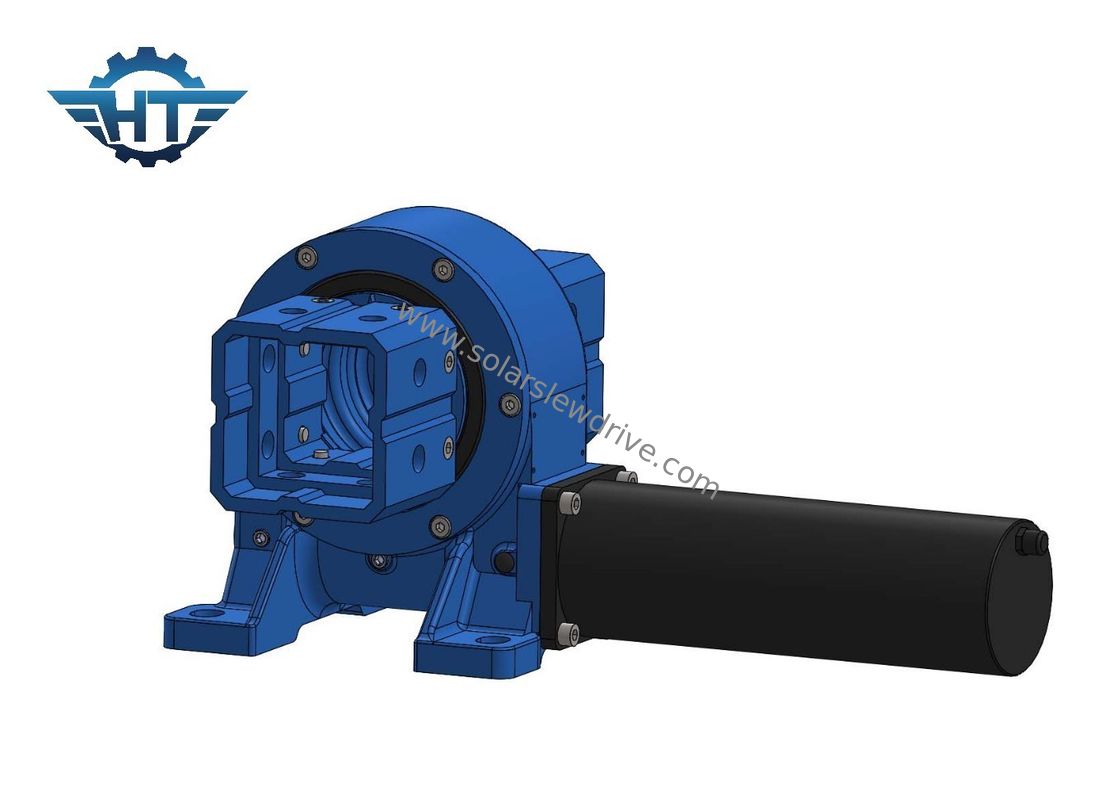

VE9 Caja de engranajes de accionamiento por aleta para sistema de seguimiento solar de un solo eje horizontal oblicuo o inclinado
La caja de engranajes VE9Descripción
La avanzada solución de accionamiento giratorio de Worm Gear de Hangtuo para el seguimiento solar, que se caracteriza por su diseño compacto, alta capacidad de carga y capacidades de control de movimiento preciso,permitir un ajuste eficiente y preciso de los paneles solares para captar la máxima luz solar para la generación de energía.
La tabla siguiente muestra los parámetros técnicos de la transmisión giratoria VE9
| Modelo: | Vehículo V9 | Lugar de origen | Changzhou, China |
| Marca del producto | HANGTUO | El tipo | Se incluye |
| El material | 42CrMo, 50Mn | Torque de salida | Las demás |
| Momento de inclinación y par | 16 K N.m | Torque de retención | 27 K N.m. |
| Clasificación del eje estático | 60 KN | Calificación radial estática | 130 KN |
| Nivel dinámico del eje | 30 KN | Nivel radial dinámico | 65 KN |
| Proporción de engranajes | 37:1 | Eficiencia | El 40% |
Cuadro técnico del motor giratorio modelo VE
| Modelo | Ratio | Torque de salida nominal (N.m.) | Torque de inclinación (Nm) | Torque de retención (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión (°) | Autobloqueo | Peso (kg) |
| 3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | ≤ 01 | - ¿ Qué? | 12 |
| 5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | ≤ 01 | - ¿ Qué? | 18 |
| 7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | ≤ 01 | - ¿ Qué? | 32 |
| 8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | ≤ 01 | - ¿ Qué? | 28 |
| 9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | ≤ 01 | - ¿ Qué? | 52 |
| 12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | ≤ 01 | - ¿ Qué? | 65 |
| 14" de largo | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | ≤ 01 | - ¿ Qué? | 88 |
| 17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | ≤ 01 | - ¿ Qué? | 135 |
| 21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | ≤ 01 | - ¿ Qué? | 192 |
| 25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | ≤ 01 | - ¿ Qué? | 251 |
Embalaje y envío
Cada caja de engranajes de accionamiento giratorio está bien envuelta y amortiguada con relleno de espuma o envoltura de burbujas para evitar daños por impactos, vibraciones o manejo áspero durante el envío.Prepararemos la documentación necesaria, incluyendo facturas, listas de embalaje, etc. para facilitar el despacho de aduanas y el seguimiento.
Dependiendo del destino y la urgencia, el envío se puede organizar a través de varios métodos como el transporte terrestre, el transporte aéreo o el transporte marítimo.La elección del método de envío también tiene en cuenta factores como el costo, el tiempo de tránsito y la sensibilidad de la carga.
