| Brand Name: | HangTuo |
| Model Number: | VE7” |
| MOQ: | 1 pieza |
| Precio: | USD 280~504 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L/C, T/T, Western Union |

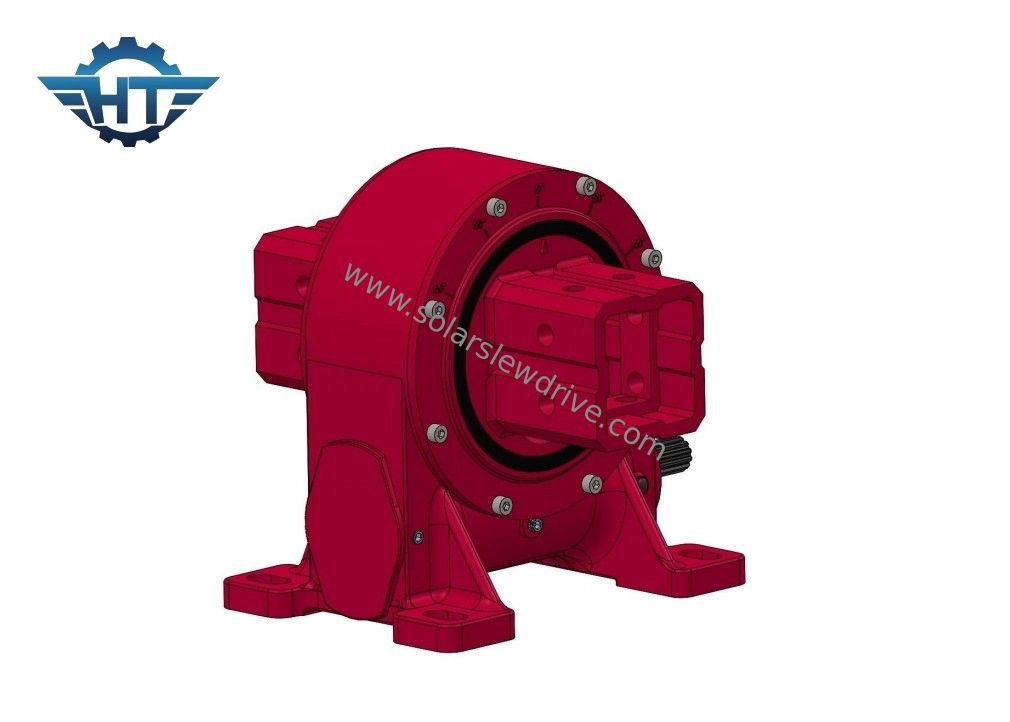

IP66 Caja de engranajes cerrada con pequeño engranaje para el sistema de montaje solar fotovoltaico
Caja de engranajes de tracción de aleta de la carcasa cerrada
El propósito principal de una caja de cambios giratoria es proporcionar una rotación controlada y soporte para la carga.
Casas: La estructura exterior que alberga los componentes internos de la caja de cambios.
Anillo de aleta: Un rodamiento grande y circular que permite que la caja de cambios gire sin problemas. Proporciona apoyo y estabilidad a la carga durante la rotación.
Tren de engranajes: El tren de engranajes consiste en un conjunto de engranajes dispuestos en una configuración específica para lograr la potencia de rotación deseada.o engranajes de gusano.
Motor: El motor proporciona la fuerza motriz para girar la caja de cambios giratoria. Puede ser un motor eléctrico, un motor hidráulico o incluso una manivela manual, dependiendo de la aplicación específica.
Eje de salida: El eje de salida está conectado al tren de engranajes y se extiende desde la caja de cambios.
Cuadro técnico del motor giratorio modelo VE
| Modelo | Ratio | Torque de salida nominal (N.m.) | Torque de inclinación (Nm) | Torque de retención (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión (°) | Autobloqueo | Peso (kg) |
| 3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | ≤ 01 | - ¿ Qué? | 12 |
| 5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | ≤ 01 | - ¿ Qué? | 18 |
| 7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | ≤ 01 | - ¿ Qué? | 32 |
| 8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | ≤ 01 | - ¿ Qué? | 28 |
| 9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | ≤ 01 | - ¿ Qué? | 52 |
| 12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | ≤ 01 | - ¿ Qué? | 65 |
| 14" de largo. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | ≤ 01 | - ¿ Qué? | 88 |
| 17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | ≤ 01 | - ¿ Qué? | 135 |
| 21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | ≤ 01 | - ¿ Qué? | 192 |
| 25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | ≤ 01 | - ¿ Qué? | 251 |
Aplicaciones
Antennas de placas de satélite: Las unidades de giro se utilizan en antenas de placas de satélite para permitir un seguimiento y posicionamiento precisos de la placa.Permiten que la antena ajuste su orientación para mantener una conexión constante con el satélite, garantizando una comunicación fiable.
Aplicaciones marinas y en alta mar: Los accionamientos de giro se utilizan comúnmente en equipos marinos y en alta mar, incluidas grúas, volantes y cabrestantes.Facilitan la rotación y el levantamiento de cargas pesadas en ambientes marinos hostiles, tales como plataformas petroleras en alta mar, buques y operaciones portuarias.
Aplicaciones de energía renovable: además de los sistemas de seguimiento solar y las turbinas eólicas, los accionamientos giratorios se utilizan en otras aplicaciones de energía renovable.Se utilizan en sistemas de energía de marea para controlar la orientación de las turbinas de marea y optimizar la captura de energía de las corrientes de marea.
Paseos de diversión: Los motores de giro juegan un papel en varios paseos de parques de atracciones, como ruedas de la fortuna, ruedas de observación y plataformas giratorias.garantizar una experiencia fluida y agradable para los ciclistas.
