| Brand Name: | HangTuo |
| Model Number: | VE9” |
| MOQ: | 1 pieza |
| Precio: | USD 248~380/ pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L/C, T/T, Western Union |

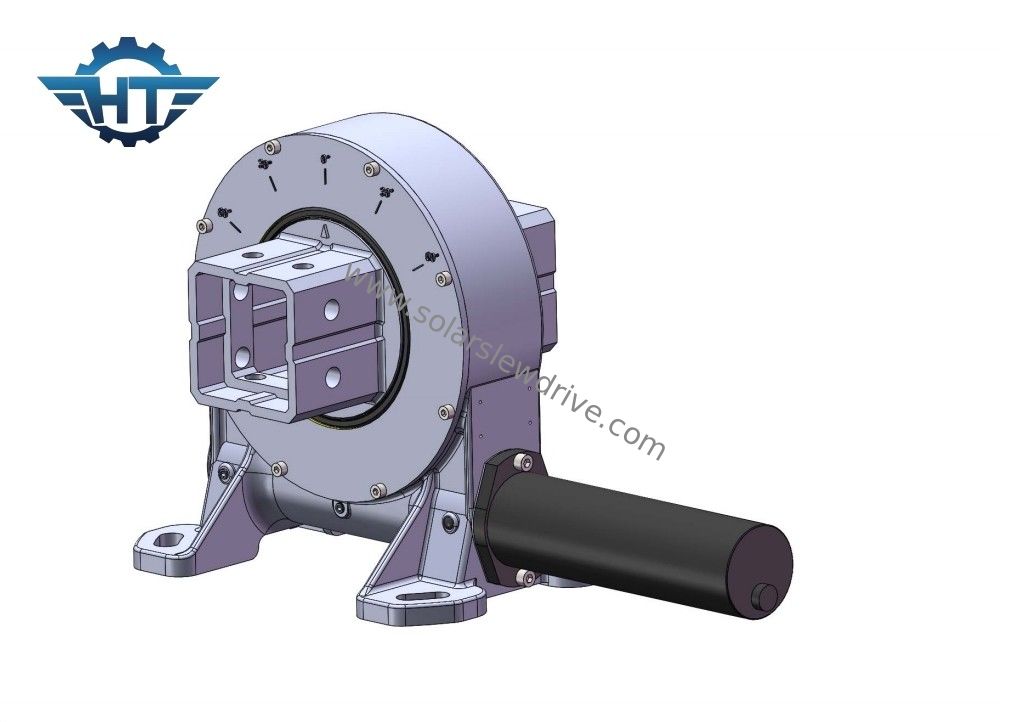

El sistema de seguimiento solar fotovoltaico con motor eléctrico
Dispositivo de movimiento por aleta de eje único Descripción
Los componentes clave de una unidad de tracción por tracción incluyen la carcasa exterior y el engranaje y el motor motriz.y está conectado a la carga o a la parte que debe girarseEl motor impulsa el gusano y el engranaje, que, a su vez, hace girar todo el conjunto.
Los accionamientos de aleta están diseñados para proporcionar un control preciso del movimiento y un alto par de salida, manteniendo al mismo tiempo dimensiones compactas.A menudo incorporan engranajes de gusano u otros tipos de sistemas de engranajes para lograr estoLa relación de velocidad de una unidad de tracción determina las características de velocidad y par de la rotación.la velocidad de rotación y la precisión de posicionamiento pueden adaptarse a requisitos específicos.
Funciones de las unidades giratorias de la serie VE
| Modelo | Ratio | Torque de salida nominal ((N.m.) | Torque de inclinación ((N.m.) | Torque de retención ((N.m.) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión ((°) | Autobloqueo | Peso (en kg) |
| 3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | ≤ 01 | - ¿ Qué? | 12 |
| 5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | ≤ 01 | - ¿ Qué? | 18 |
| 7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | ≤ 01 | - ¿ Qué? | 32 |
| 8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | ≤ 01 | - ¿ Qué? | 28 |
| 9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | ≤ 01 | - ¿ Qué? | 52 |
| 12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | ≤ 01 | - ¿ Qué? | 65 |
| 14" de largo. | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | ≤ 01 | - ¿ Qué? | 88 |
| 17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | ≤ 01 | - ¿ Qué? | 135 |
| 21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | ≤ 01 | - ¿ Qué? | 192 |
| 25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | ≤ 01 | - ¿ Qué? | 251 |
Aplicaciones
Las aplicaciones de accionamiento por giro se encuentran generalmente en: turbinas eólicas, transportadores de carga pesada, rastreadores solares, grúas portuarias, equipos hidráulicos, mecanismos de dirección de grúa, sistemas de automatización,Manipuladores de carga pesadaLa versatilidad, robustez y capacidad para manejar cargas pesadas hacen que las unidades giratorias sean adecuadas para una amplia gama de aplicaciones.y confiabilidad, lo que los convierte en un componente integral en muchas industrias que dependen de un movimiento de rotación o giro controlado.
