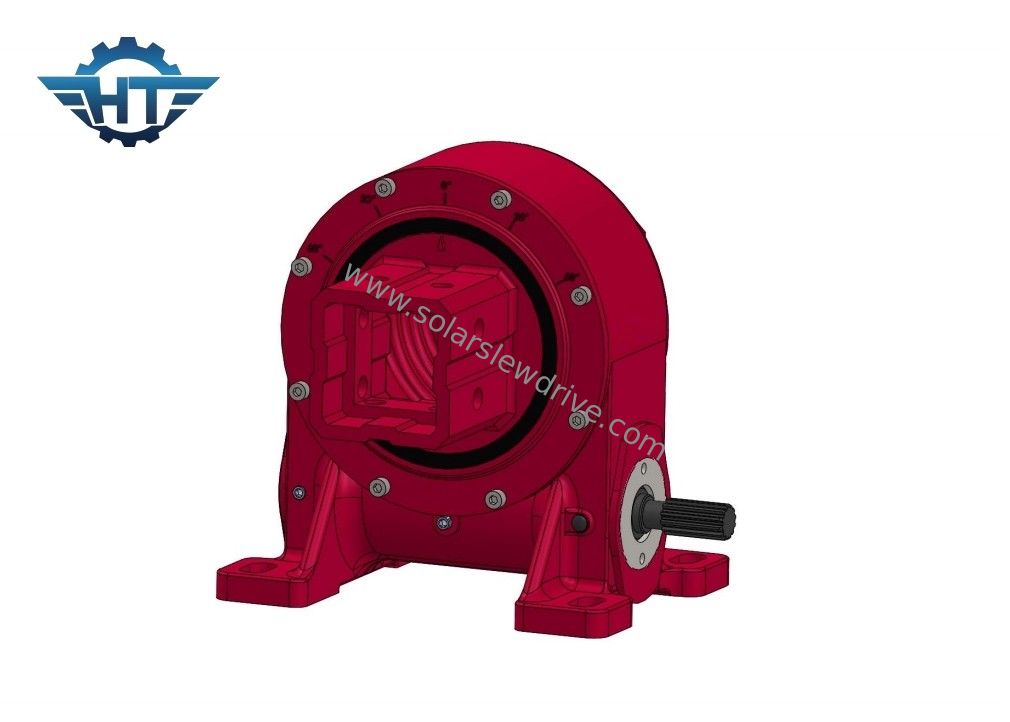

Caja de engranajes de 9' con 12x12 de par principal para sistema de seguimiento solar

Caja de cambios de tracción de 9' con 12x12 de par principal para sistema de seguimiento solar

9' de velocidadDescripción

Las unidades giratorias de seguimiento solar son dispositivos mecánicos diseñados específicamente para sistemas de energía solar.Facilitan el movimiento y la posición de los paneles solares o espejos para maximizar su exposición al sol durante todo el díaEstos accionamientos consisten en una caja de cambios y un mecanismo giratorio que permite un seguimiento preciso y continuo del movimiento del sol.

1. Parámetros de la serie VE



   Modelo	Ratio	Torque de salida nominal ((N.m.)	Torque de inclinación (Nm)	Torque de retención (N.m)	Carga axial (kN)	Carga radial (kN)	Eficiencia	Precisión (°)	Autobloqueo	Peso (kg)
   3" de largo	31:1	600	1500	1800	22	15	El 40%	≤ 01	- ¿ Qué?	12
   5" de largo.	37:1	800	5000	9200	16	27	El 40%	≤ 01	- ¿ Qué?	18
   7" de largo.	57:1	1750	7000	13200	34	58	El 40%	≤ 01	- ¿ Qué?	32
   8" de largo	51:1	2250	11200	20400	50	80	El 40%	≤ 01	- ¿ Qué?	28
   9" de largo	61:1	2250	16000	30800	60	130	El 40%	≤ 01	- ¿ Qué?	52
   12" de largo.	78:1	4300	25000	40560	77	190	El 40%	≤ 01	- ¿ Qué?	65
   14" de largo.	85:1	5600	48000	44200	110	230	El 40%	≤ 01	- ¿ Qué?	88
   17" de largo.	102:1	6750	67000	53040	142	390	El 40%	≤ 01	- ¿ Qué?	135
   21" de largo	125:1	16000	89000	65000	337	640	El 40%	≤ 01	- ¿ Qué?	192
   25" de largo	150:1	21450	112000	89000	476	950	El 40%	≤ 01	- ¿ Qué?	251

2.

Ventajas

1. Un par de retención elevado para mejorar la seguridad del sistema de seguimiento solar

2- Detenerse en el interior en caso de que el sistema de control del software no funcione.

3Envuelve el motor de gusano en el interior.

4. contacto de varios dientes para garantizar una carga alta

5Función de bloqueo automático

Observación: Las dimensiones y parámetros anteriores pueden actualizarse o ajustarse, para dimensiones y parámetros más detallados, consulte nuestros dibujos de ventas.

Aplicaciones

Sistemas de seguimiento solar: Los accionamientos giratorios se utilizan ampliamente en sistemas de seguimiento solar, que tienen como objetivo maximizar la captura de energía solar orientando los paneles solares o los espejos hacia el sol.El accionamiento giratorio permite un seguimiento preciso y continuo del movimiento del sol, optimizando la producción de energía.
