| Brand Name: | HangTuo |
| Model Number: | VE5 |
| MOQ: | 1 pedazo |
| Precio: | USD 100~1100/ pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L/C, T/T, Western Union |
Impulsión solar tamaño pequeño de la ciénaga del perseguidor de AXIS solo para la alta precisión que sigue la energía solar

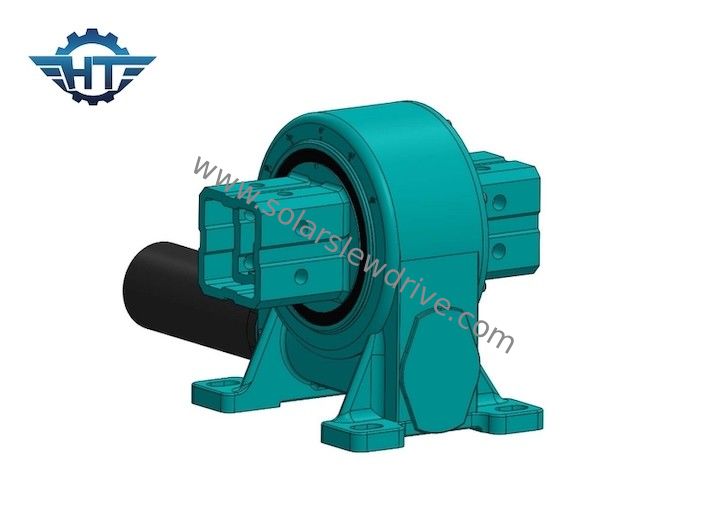

Accionamiento de giro pequeño de engranaje helicoidal de tipo vertical Descripción
El accionamiento de giro es la mejor solución para cualquier ocasión en la que se necesite una rotación de ciclo completo y requisitos de velocidad variable.Puede proporcionar una transmisión de potencia de par más grande, una mayor precisión y tiene una estructura compacta.El mecanismo de giro vertical cerrado de un solo eje puede realizar el movimiento en direcciones verticales, siguiendo el sol de este a oeste.Por lo general, se aplica a los sistemas de seguimiento solar de un solo eje horizontal o algunos equipos de maquinaria con condiciones de trabajo similares.
El tornillo sinfín VE significa accionamiento de giro de instalación vertical, tiene protección IP66.Se aplica principalmente al requisito de altas condiciones de trabajo para ocasiones a prueba de polvo, lluvia y anticorrosión.Tiene la ventaja de ahorrar espacio en el equipo, máxima capacidad de carga, diseño compacto, larga vida útil y costos de mantenimiento reducidos.
Datos de rendimiento
| Modelo | Relación | Par nominal de salida (Nm) | Par de inclinación (Nm) | Par de retención (Nm) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión (°) | autoblocante | Peso (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sí | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | dieciséis | 27 | 40% | ≤0.1 | Sí | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sí | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sí | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sí | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sí | sesenta y cinco |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sí | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sí | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sí | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sí | 251 |
Solicitud
La unidad de giro es un producto perfecto para la aplicación que requiere fuerza de torsión rotacional.
Slew Drive For Solar: está diseñado en la rotación del panel solar fotovoltaico y mejora la eficiencia de generación de energía.Se encuentran disponibles soluciones de seguimiento solar de un solo eje y de dos ejes.
Para generadores eólicos: los accionamientos giratorios se utilizan para girar el pedestal en las turbinas eólicas
Para aplicaciones de maquinaria de construcción: ampliamente aplicado en camiones grúa montados, plataformas de trabajo aéreas, grúas de muelle, cucharas para madera
Para el mercado industrial: automatización/línea de montaje, brazo robótico
Para satélite: la unidad de giro se puede utilizar para comunicaciones espaciales y sistemas de posicionamiento global en antena parabólica
