| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 pedazo |
| Precio: | USD 280~504 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L / C, T / T, Western Union |

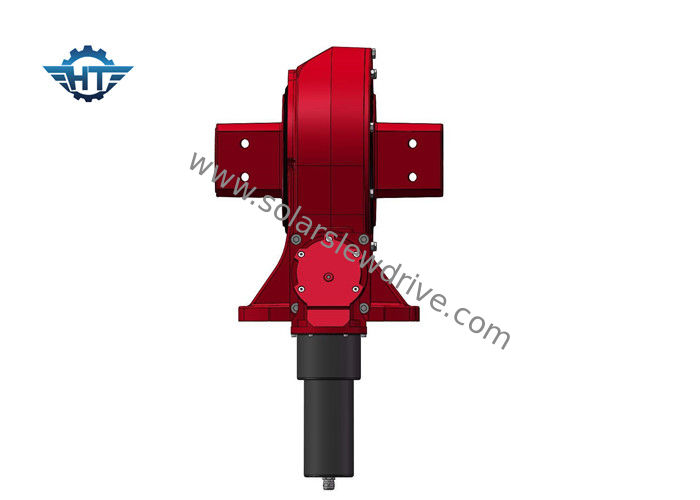

El engranaje de gusano de Vertial mató la impulsión con el gusano del reloj de arena para el solo sistema de seguimiento de AXIS del acoplamiento
Descripción
El diseño vertical es el punto brillante más grande de las impulsiones de la matanza de Hangtuo, el diseño vertical se utiliza principalmente para el sistema solar del perseguidor, la estructura especial simplifica la estructura compleja del soporte solar del sistema de seguimiento del solo eje, reduciendo el coste del sistema entero, el diseño vertical está desempeñando un papel más competitivo en el mercado solar del perseguidor.
| Modelo: | VE9 | Lugar del origen | Changzhou, China |
| Marca | HANGTUO | Tipo | Incluido |
| Material | 42CrMo, 50Mn | Esfuerzo de torsión de la salida | 7320 N.m |
| Inclinación del esfuerzo de torsión del momento | 18300 N.m | Llevar a cabo el esfuerzo de torsión | 51000 N.m |
| Grado axial estático | 90 KN | Grado radial estático | 160 KN |
| Grado axial dinámico | 45 KN | Grado radial dinámico | 80 KN |
| Ratio del engranaje | 61:1 | Eficacia | el 40% |
Usos
El uso más común de la impulsión de la matanza para los perseguidores solares de matanza de dual-AXIS del drivesare de dual-AXIS, tales como helióstatos y photovoltaics concentrado (CPV), y platos del satélite o del radar. Otros usos incluyen elevaciones automotrices, los posicionadores robóticos del brazo, y el equipo de la etapa.
Especificaciones del posicionador de SDE Dual-AXIS
Características
1. Diseño incluido vertical con salida simple o doble.
2. Usando el engranaje de gusano del reloj de arena, multi-diente que entra en contacto con, alto esfuerzo de torsión de la transferencia para soportar mayor carga.
Datos técnicos de la impulsión de la matanza de la serie de VE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
Usos
Hay muchos usos donde una impulsión rotatoria puede ser utilizada, primarios porque está bien adaptada para los usos que requieren la carga mantener poder y el esfuerzo de torsión rotatorio.
Los usos típicos de la impulsión del oscilación incluyen, pero no se limitan a:
perseguidor 1.Solar
turbinas 2.Wind
elevación 3.Men's
maquinaria 4.Hydraulic
5.Telehandler
6.Excavator
7.Lift
8.Cranes
equipo 9.Drilling
equipo 10.Military
