| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 pedazo |
| Precio: | USD 280~504 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L / C, T / T, Western Union |

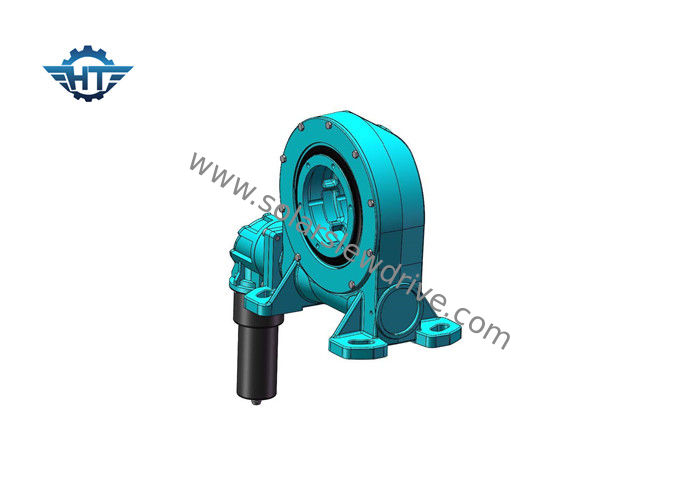

Caja de cambios montada vertical del gusano conveniente para el tubo 12*12 para el solo sistema de seguimiento solar
Descripción
La impulsión de la matanza es un diseño compacto aplicado en industria solar de la escala. Puede también ser aplicada en aplicaciones móviles, incluyendo elevaciones del hombre, las grúas y las máquinas de pavimentación de elevación, satélite, robot, industrial, etc. Ofrecemos una extensa gama de impulsiones de la ciénaga para cubrir las especificaciones y las necesidades de nuestros clientes. Nuestras impulsiones de la ciénaga entregar en seguridad, confiabilidad y disponibilidad.
Ventajas
1. Rotación 360 grados
2. Conexión de un motor impulsor de la izquierda o del lado derecho,
3. Durante la instalación, no es necesario ajustar la liquidación de transmisión; esto es fijada ya por el productor antes de la fábrica
4. Instalación simple y mantenimiento bajo
5. Utilización racional del espacio
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
8. Alta exactitud
El engranaje y el gusano son contacto en una condición de la malla perfecta cercana. Esta voluntad a su vez permite una transferencia muy eficiente de la fuerza impulsora, la distribución de carga uniforme y un nivel muy impresionante de colocar exactitud en la impulsión
Parámetros de las impulsiones de la matanza de VE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | el 40% | ≤0.1 | Sí | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 78 kilogramos |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 105 kilogramos |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 185 kilogramos |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 244 kilogramos |
