| Brand Name: | HangTuo |
| Model Number: | SE7 |
| MOQ: | 1 pedazo |
| Precio: | USD 100~504 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L / C, T / T, Western Union |

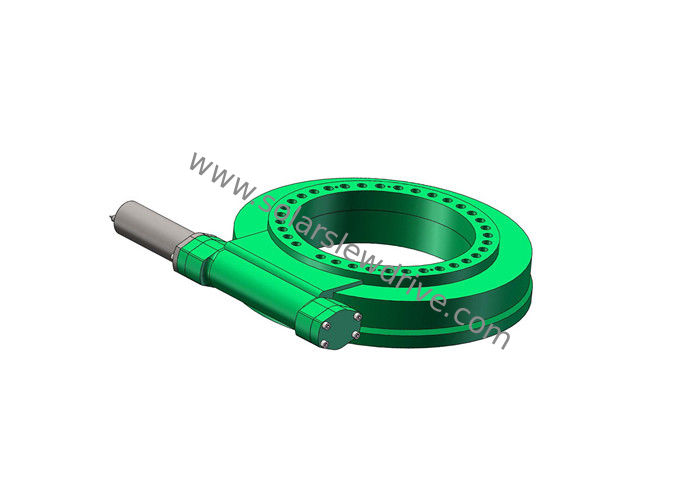

El engranaje de gusano hecho hierro mató la impulsión con IP66 encapsuló el diseño usado en sistema de seguimiento solar
Descripción de producto
La impulsión de la matanza ha hecho una contribución decisiva al desarrollo y la mejora del sistema de seguimiento solar incluyendo sistema de seguimiento solar del sistema de seguimiento solar del solo eje y del eje dual, particularmente con su diseño compacto, alta capacidad de carga, pequeño contragolpe, alta anti-agua IP66 y grado antipolvo, coste fácil de la instalación, de autoretención y cada vez más rentable.
Características
1. función con la tecnología estándar del gusano, en la cual el gusano en el eje horizontal actúa mientras que el conductor para el engranaje, en general, el eje es conducido por el motor eléctrico del engranaje.
2. ratio de la marcha alta. Esta característica cubrir las necesidades técnicas de la rotación de poca velocidad.
3. usd del reloj de arena de tecnología del gusano a los resultados del compromiso del diente del uncrease en mayores fuerza, eficacia y durabilidad.
4. listo-a-instale el diseño
5. los esfuerzos de torsión más altos de todas las soluciones disponibles en el mercado
6. vivienda encapsulada
7. Diseño IP66
8. diseñado para la durabilidad con mantenimiento mínimo
Parámetros de SE7
| Modelo: | SE7 | Lugar del origen | Changzhou, China |
| Marca | HANGTUO | Tipo | Incluido |
| Material | 42CrMo, 50Mn | Esfuerzo de torsión de la salida | 2000 N.m |
| Inclinación del esfuerzo de torsión del momento | K 1,35 N.m | Llevar a cabo el esfuerzo de torsión | K 1,32 N.m |
| Grado axial estático | 132 KN | Grado radial estático | 58 KN |
| Grado axial dinámico | 66 KN | Grado radial dinámico | 38 KN |
| Ratio del engranaje | 57:1 | Eficacia | el 40% |
Usos
perseguidores solares, turbinas de viento, platos del satélite y del radar, grúas del camión, elevaciones del hombre, equipo para uso general, accesorios hidráulicos del equipo, equipo de la herramienta del aceite, controladores del neumático, cavador s, y elevaciones automotrices.
Datos técnicos de la impulsión de la matanza del SE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
