| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1 pc |
| Precio: | 145~226 USD/PC |
| Delivery Time: | 15 ~ 30 días |

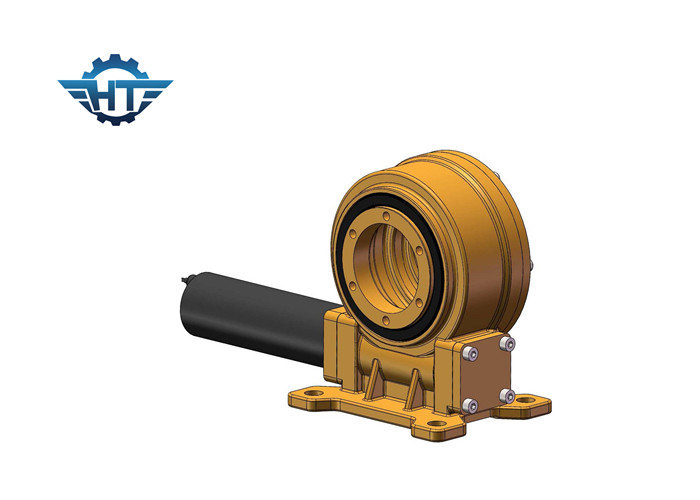

Pequeña impulsión vertical de la ciénaga VE5 con la caja de cambios de 12 VDC para las estaciones concentradas de Fresnel
Descripción
El sistema de seguimiento solar es un sistema de la unidad de control mecánica y electrónica que optimiza el uso de la luz del sol en la producción de energía fototérmica y fotovoltaica de alcanzar eficacia de conversión fotoeléctrica mejorada. Incluye: la ciénaga conduce, los motores (DC, motores adaptados de pasos, servos, planetarios, empujador viaja en automóvili, etc.), los engranajes de gusano, los sistemas del sensor, etc.
1. Solo acoplamiento plano del eje
Conveniente para las latitudes debajo de 30 grados y de tierra se inclinan menos de 12 grados.
2. Solo acoplamiento oblicuo del eje
Conveniente para el medio a las altas latitudes, la tierra necesita ser aproximadamente plana.
3. Unidad oblicua de solo-AXIS
Conveniente para el medio a las altas latitudes.
4. Eje dual
Características
1. Gire de 0~180°
2. Conecte un motor impulsor a la izquierda o el lado derecho
3. grasa llenada antes de fábrica
4. Instalación simple
5. Mantenimiento bajo
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Alto esfuerzo de torsión backholding, conveniente para la instalación vertical
Parametrización para la optimización del tratamiento vertical de la impulsión de la ciénaga
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Esfuerzo de torsión inclinable | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | el 40% | ≤0.1 | Sí | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 78 kilogramos |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 105 kilogramos |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 185 kilogramos |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 244 kilogramos |
