| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1 pc |
| Precio: | 145~226 USD/PC |
| Delivery Time: | 15 ~ 30 días |

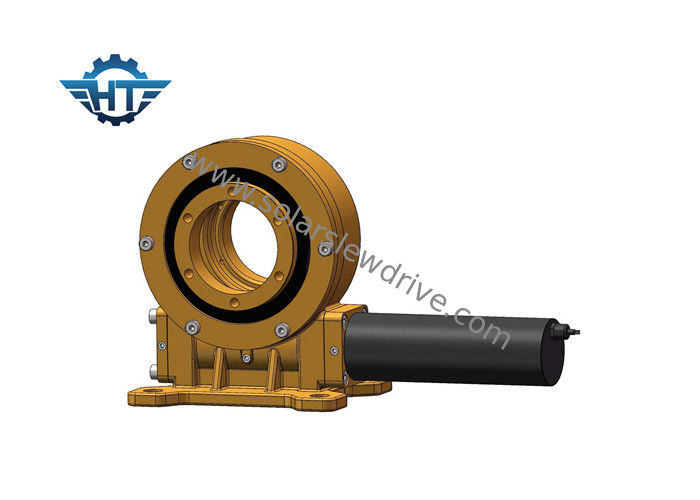

El solo perseguidor solar de AXIS mató la impulsión AXIS con el motor eléctrico 24vdc para Fresnel y parabólico
Descripción
El seguimiento fotovoltaico de la central eléctrica incluye el acoplamiento plano de solo-AXIS, el acoplamiento oblicuo de solo-AXIS, solo-AXIS oblicuo, y el sistema de seguimiento con dos ejes.
1. Solo acoplamiento plano del eje
Conveniente para las latitudes debajo de 30 grados y cuestas de la tierra menos de 12 grados.
2. Solo acoplamiento oblicuo del eje
Conveniente para el medio a las altas latitudes, la tierra necesita ser aproximadamente plana.
3. Unidad oblicua de solo-AXIS
Conveniente para el medio a las altas latitudes.
4. Eje dual
Características
1. Gire de 0~180°
2. Conecte un motor impulsor a la izquierda o el lado derecho
3. la grasa había sido llenada antes de fábrica
4. Instalación simple
5. Utilización racional del espacio
6. El engranaje es de autoretención; por lo tanto un freno no es necesario
7. Método fácil y fluido de comenzar y de detención
8. Alto esfuerzo de torsión backholding, conveniente para la instalación vertical
9. Mantenimiento bajo
Parametrización para la optimización del tratamiento vertical de la impulsión de la ciénaga
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | el 40% | ≤0.1 | Sí | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 78 kilogramos |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 105 kilogramos |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 185 kilogramos |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 244 kilogramos |
