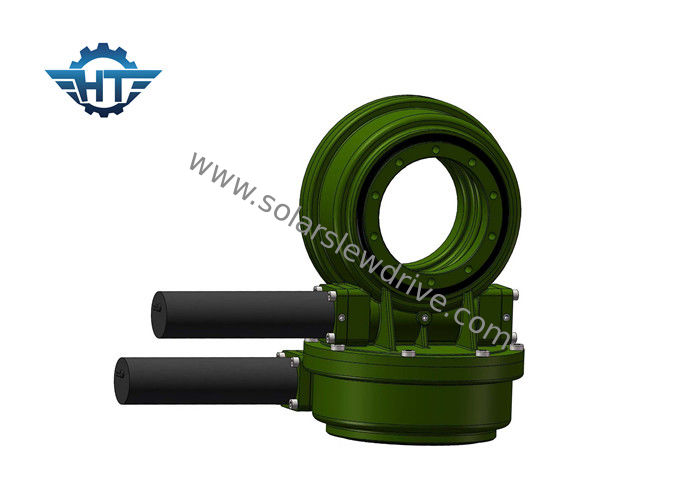

Impulsión solar dual de la ciénaga de AXIS con el motor adaptado planetario para el sistema de seguimiento solar

Impulsión solar dual de la ciénaga de AXIS con el motor adaptado planetario para el sistema de seguimiento solar

Impulsión solar dual de la ciénaga de AXIS con el motor adaptado planetario para el sistema de seguimiento solar
Dual Axis Solar Slew Drive With Planetary Geared Motor For Solar Tracking System
Impulsión solar dual de la ciénaga de AXIS con el motor adaptado planetario para el sistema de seguimiento solar
Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SDE7”
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 280~504 / pc
Detalles de empaquetado: Cuadro de madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L / C, T / T, Western Union
Capacidad de la fuente: PCS 2000 POR MES
Contacto
Descripción detallada del producto
Material: 50Mn, 42CrMo Modelo: SDE7”
Ratio del engranaje: 57:1 Esfuerzo de torsión de la salida nominal: 2000 Nm
Llevar a cabo el esfuerzo de torsión: 13500 Nm Esfuerzo de torsión inclinable: 13200 Nm
Eficacia: el 40% Color estándar: RAL 9006
Carga axial: 34 kN Carga radial: 58 kN
Alta luz:

impulsión de la matanza para el sistema de seguimiento solar

,

impulsión solar del perseguidor

Impulsión solar dual de la ciénaga de AXIS con el motor adaptado planetario para el sistema de seguimiento solar



Descripción



Las impulsiones de la matanza de Hangtuo proporcionan un ratio grande en una sola etapa del engranaje, optimizada para el peso contra funcionamiento. Los transportes y los engranajes están montados en un discreto, uno mismo-conservando, y listo-a-instalan la vivienda, permitiendo al producto reaccionar a todos los momentos inclinables de las fuerzas axiales y radiales, y el resultar creados en los usos más desafiadores. Estos productos alto-adaptables también ofrecen resistencia de choque fuerte, funcionamiento duradero, la rotación lisa, llevar la protección, y opciones selladas de la impulsión. Todas las ventajas técnicas, combinadas con normas de calidad industria-principales, hacen los productos de Hangtuo a los candidatos ideales a usos funcionamiento-críticos, resistentes.



Impulsión solar dual de la ciénaga de AXIS con el motor adaptado planetario para el sistema de seguimiento solar 0



El principio de funcionamiento de la impulsión de la ciénaga



El gusano es conducido por el motor, que conduce el anillo externo del anillo de la matanza para girar; el anillo externo hizo salir el esfuerzo de torsión a través del reborde y el anillo interno del anillo de la matanza se fija en la vivienda. La impulsión de la matanza tiene revés de autoretención debido a la impulsión del engranaje de gusano con características de autoretención reversas.


Carta de funcionamiento de SDE


Modelo Ratio Esfuerzo de torsión de la salida nominal Inclinación del esfuerzo de torsión Carga axial Carga radial Llevar a cabo el esfuerzo de torsión Eficacia Precisión De autoretención Peso
N.m N.m kN kN N.m grado kilogramo
3" 31:1 300 1500 3,6 15 7000 el 40% ≤0.1 21kg
5" 37:1 650 5000 16 27 9200 el 40% ≤0.1 32kg
7" 57:1 1750 7000 34 58 13200 el 40% ≤0.1 54kg
9" 61:1 4300 16000 60 130 27200 el 40% ≤0.1 88kg
12" 78:1 5600 25000 77 190 40560 el 40% ≤0.1 157 kilogramos
14" 85:1 6750 48000 110 230 44200 el 40% ≤0.1 214kg
17" 102:1 9460 67000 142 390 53040 el 40% ≤0.1 315kg
21" 125:1 16000 89000 337 640 65000 el 40% ≤0.1 481kg
25" 150:1 21450 112000 476 950 89000 el 40% ≤0.1 682 kilogramos


 Glosario de los parámetros dominantes

Inclinación del esfuerzo de torsión del momento: El esfuerzo de torsión es la carga multiplicada por distancia entre la posición de la carga y el centro del transporte de la matanza. Si el qorque generado por la carga y la distancia es mayor que el esfuerzo de torsión inclinable clasificado del momento, la impulsión de la matanza será volcada.
Carga radial: Vertical de la carga al eje del transporte de la matanza
Carga axial: Paralelo de la carga al eje del transporte de la matanza
Llevar a cabo el esfuerzo de torsión: Es el esfuerzo de torsión reverso. Cuando la impulsión está girando reverso, y las piezas no se dañan, el esfuerzo de torsión máximo alcanzado se llama llevar a cabo el esfuerzo de torsión.
De autoretención: Solamente cuando está cargada, la impulsión de la matanza no puede invertir gira y así llamado de autoretención.

Servicios modificados para requisitos particulares


1. Diseño especial basado en diversos usos y proyectos
2. Diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. Diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
