Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SE3 |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 100~1100/ pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | PCS 2000 POR MES |
Ratio del engranaje: | 31:1 | Esfuerzo de torsión normal de la salida: | 533 nanómetro |
---|---|---|---|
Lugar de origen: | Changzhou, China | Llevar a cabo el esfuerzo de torsión: | 7000 nanómetro |
Esfuerzo de torsión inclinable: | 744 nanómetro | Esfuerzo de torsión de la salida nominal: | 0,065 RPM |
Uso: | Perseguidores solares | Proteja la característica: | IP66 |
Alta luz: | impulsión de la matanza para el sistema de seguimiento solar,impulsión solar del perseguidor |

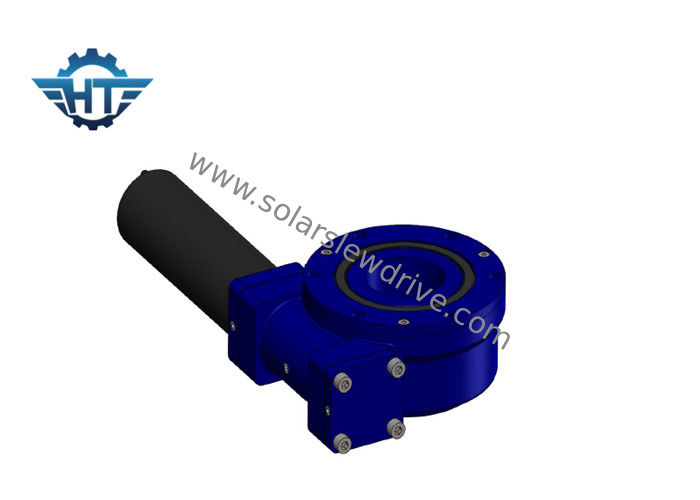

SE3 incluyó la impulsión solar de la ciénaga del perseguidor con el motor y Hall Sensors del engranaje planetario 24VDC
Descripción
La caja de cambios de la impulsión del gusano es conveniente para los usos que exigen la rotación lenta con un movimiento continuo o cíclico capaz de manejar cargas combinadas. El producto está con las dimensiones estándar para juntar un motor eléctrico o hidráulico así como juntar un sistema entero al equipo.
Debido a su compacticidad, alta rigidez y a otras ventajas mencionadas, un sistema de impulsión del gusano se utiliza en el equipo diverso tal como plataformas móviles de la asamblea, sistema de satélites, grúas cargadas hidráulicas en los vehículos del transporte, pequeñas grúas marinas, escaleras giratorias extensibles, en las unidades de la rueda de transportadores porta marinos grandes.
Un sistema de impulsión del gusano de la ciénaga es una unidad compacto construida que consiste en un anillo de la matanza, un embase y un gusano. Esta unidad trae las ventajas de un anillo de la matanza y de un gusano en una unidad.
Parámetros de la impulsión de la matanza
Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Llevar a cabo el esfuerzo de torsión | Carga axial | Carga radial | Eficacia | Precisión | De autoretención | Peso |
N.m | N.m | N.m | kN | kN | grado | Sí | kilogramo | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | el 40% | ≤0.1 | Sí | 9 |
5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | el 40% | ≤0.1 | Sí | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | el 40% | ≤0.1 | Sí | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 182 |
Observaciones
1. Diversos motores (CA, DC, e hidráulico) se pueden diseñar según el requisito de cliente.
2. El eje frente al motor puede elegir ser cabeza de maleficio o no embrujar la cabeza.
Motor de DC
1. Adopte la estructura portante dual para el eje de salida para aumentar el esfuerzo de torsión máximo de la caja de cambios mucho.
2. La rueda de Sun y la rueda planetaria son conectadas por la tira que aumentan el esfuerzo de torsión máximo de la caja de cambios y alargan la vida.
3. Utilizamos el engranaje helicoidal en la etapa de la entrada que hacen el ruido el anf bajo corrido suavemente en velocidad. Se separa el anillo interno del engranaje de modo que poder hacer más ratio y el diseño sea flexible. La caja de cambios y el motor son situados por un arreglo de la costura por el tornillo en axiales que aumenten la precisión a juego y reduzcan ruido.
4. Utilizamos el tenedor del rodillo dentro del rodillo planetario del uso de wheel.we que muele en vez del desplazamiento moliendo tan la vida de la caja de cambios somos mucho más largos.
5. Estructura portante doble; Pulido interno en el diámetro interior interno de los engranajes planetarios que hacen la redondez agujereada interna menos de 0.003m m; funcionamiento rodando en vez del desplazamiento; El raspar superficial de la precisión del engranaje HRC60; La adopción de todos estos technoligies asegura el funcionamiento reservado y constante estupendo y un rato de la larga vida sobre 10000 hours.www
Dimensiones
