Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SE, VE |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 100~1100/ pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | PCS 2000 POR MES |
Tipo: | Sola impulsión de la matanza de AXIS | Clase de Safty: | IP65 |
---|---|---|---|
Certificación: | ISO, CE | Proteja la característica: | Incluido |
Materiales: | 42CrMo O 50Mn | Garantía: | 5~10 años |
Tamaño: | 3 pulgadas a 25 pulgadas | Aplicación: | Perseguidor industrial, solar |
Alta luz: | impulsión de la matanza para el sistema de seguimiento solar,impulsión de la ciénaga para el perseguidor solar |

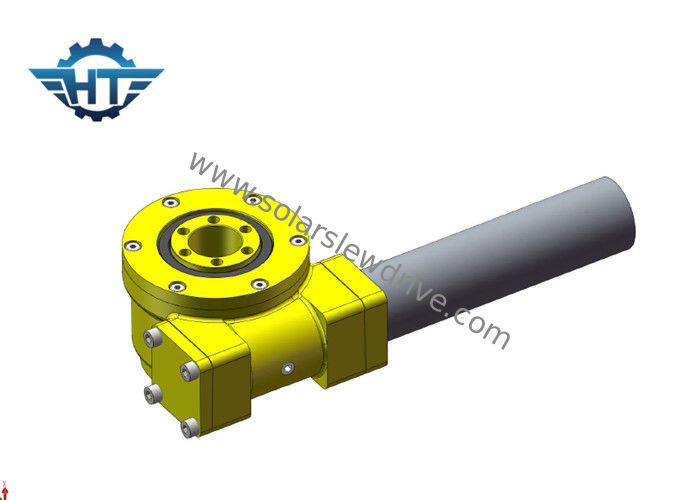

Impulsión solar del perseguidor del tratamiento antioxidante atada con el motor del engranaje planetario de DC aplicado en perseguidores solares planos
Descripción
El diseño mecánico del perseguidor debe tener en cuenta la dislocación máxima del sol durante el solsticio de verano (el ángulo compensado máximo entre las hachas). El solo perseguidor plano del eje o el perseguidor del eje polar (solo eje oblicuo), el movimiento angular máximo no se excede generalmente o 120°.
El diseño mecánico de la estructura de la impulsión de la ciénaga debe estar firmemente y con seguridad, teniendo en cuenta la extensión termal del metal y la instalación correcta de la impulsión de la ciénaga.
En el caso de desgaste mecánico razonable, la pérdida de presión de viento y la depreciación del material, el sistema de seguimiento pueden garantizar el período del uso de 25 años. Al mismo tiempo, para proteger la vida de servicio larga, todas las partes de la impulsión de la ciénaga necesitan electrochapar u otro tratamiento antioxidante de la superficie.
Datos de Techical
Parametrización para la optimización del tratamiento del modelo del SE | ||||||||||||
Modelo | Esfuerzo de torsión de la salida nominal (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | TiltingTorque (N.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Effeciency | Precisión (grado) | IP | Temporeros de trabajo. (℃) | De autoretención | Peso (kilogramos) |
1" | 400 | 1000 | 1800 | 22 | 12 | 28:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 6 |
3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 8 |
5" | 800 | 6000 | 4700 | 68 | 27 | 37:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 12 |
7" | 2000 | 13500 | 7100 | 132 | 58 | 57:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 21 |
9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 49 |
12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 61 |
14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 63 |
17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 105 |
21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí | 149 |
25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 43% | ≤0.1 | 66 | -30~+120 | Sí |
204 |
Instrucciones de instalación
Las impulsiones de la matanza de la serie del SE están instaladas generalmente horizontalmente. Y también recomendamos instalar horizontalmente la consideración del funcionamiento de las impulsiones de la matanza.
