Abastecimiento de impulsiones innovadoras y rentables de la matanza

Inicio ProductosImpulsión solar de la ciénaga del perseguidor

Pequeña impulsión solar de la ciénaga del perseguidor del SE VE SDE con el gusano del sobre y el engranaje helicoidal

Pequeña impulsión solar de la ciénaga del perseguidor del SE VE SDE con el gusano del sobre y el engranaje helicoidal

  • Pequeña impulsión solar de la ciénaga del perseguidor del SE VE SDE con el gusano del sobre y el engranaje helicoidal
  • Pequeña impulsión solar de la ciénaga del perseguidor del SE VE SDE con el gusano del sobre y el engranaje helicoidal
Pequeña impulsión solar de la ciénaga del perseguidor del SE VE SDE con el gusano del sobre y el engranaje helicoidal
Datos del producto:
Lugar de origen: China
Nombre de la marca: HangTuo
Certificación: CE, ISO9001
Número de modelo: SE, VE, SDE
Pago y Envío Términos:
Cantidad de orden mínima: 1 pedazo
Precio: USD 100~1100 / pc
Detalles de empaquetado: Cuadro de madera contrachapada
Tiempo de entrega: 15~45 días
Condiciones de pago: L / C, T / T, Western Union
Capacidad de la fuente: PCS 2000 POR MES
Contacto
Descripción detallada del producto
Lugar del origen: Changzhou, China Certificación: ISO, CE
Proteja la característica: Incluido Garantía: 3~10 años
Tamaño: 3 pulgadas a 25 pulgadas Aplicación: Perseguidor industrial, solar
Alta luz:

impulsión de la matanza para el sistema de seguimiento solar

,

impulsión de la ciénaga para el perseguidor solar



Pequeña impulsión de la ciénaga del SE, de VE, de SDE con el gusano del sobre y engranaje helicoidal para alcanzar el contacto del Multi-diente



Descripción



Para realizar la función de seguimiento del sistema de seguimiento solar, un sistema del sistema mecánico es necesario conducir el panel fotovoltaico de modo que gire con la trayectoria solar. Al mismo tiempo, el sistema de seguimiento fotovoltaico debe resolver las propiedades mecánicas de la velocidad del viento del sistema convencional del soporte, y también tiene cierto esfuerzo de torsión de la salida para resistir la resistencia correspondiente del viento, para realizar la operación dinámica del soporte y del perseguidor fotovoltaicos bajo cierta velocidad del viento. La impulsión de la ciénaga es una buena opción.



Impulsión de la ciénaga



La impulsión de la ciénaga es una de las impulsiones de poder de uso general para seguir el sistema de seguimiento fotovoltaico, sus características principales es estructura compacta; puede soportar ciertas cargas radiales y axiales, así como volcar el esfuerzo de torsión, pero también puede transmitir el esfuerzo de torsión grande, ratio de la desaceleración y así sucesivamente.

El reductor del engranaje de gusano del sobre, su estructura incluye el gusano del sobre, base y anillo de la matanza/engranaje.



La base comprende una cáscara del árbol y un anillo del asiento, la cáscara del eje está conectada con el anillo del asiento, y la línea del eje de la cáscara del árbol y la línea del eje del anillo del asiento son perpendiculares el uno al otro en la posición espacial, y el dispositivo del gusano del sobre está en la cáscara del eje de la base.



El transporte de la ciénaga comprende un anillo interno, un anillo externo del engranaje y una bola de acero o un rodillo integrados entre el anillo interno y el anillo externo, que es fijo en un extremo del anillo del asiento de la base y el anillo externo del engranaje se enreda con el gusano del sobre.

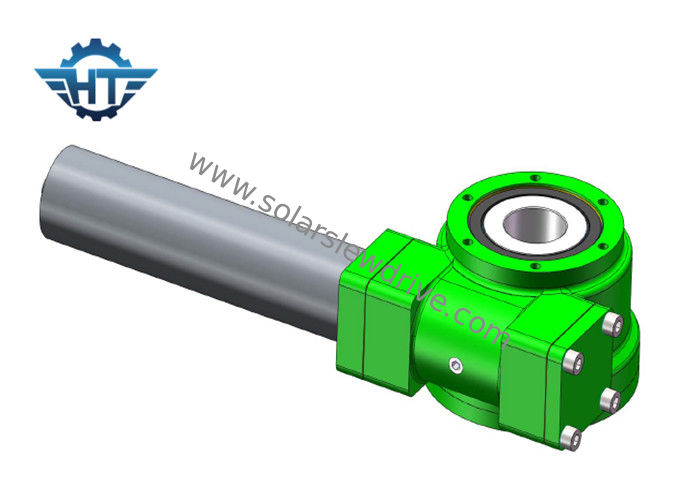

Imagen del producto



Pequeña impulsión solar de la ciénaga del perseguidor del SE VE SDE con el gusano del sobre y el engranaje helicoidal 0    Pequeña impulsión solar de la ciénaga del perseguidor del SE VE SDE con el gusano del sobre y el engranaje helicoidal 1



Datos técnicos



Parametrización para la optimización del tratamiento del modelo de VE
Modelo Esfuerzo de torsión de la salida nominal (N.m) Llevando a cabo el esfuerzo de torsión (N.m) TiltingTorque (N.m) Carga axial (kN) Carga radial (kN) Ratio Precisión (grado) Precisión IP De autoretención Peso (kilogramos)
3" 600 1800 1500 22 15 31:1 el 40% ≤0.10 66 12kg
5" 800 9200 5000 16 27 37:1 el 40% ≤0.10 66 18kg
7" 1750 13200 7000 34 58 57:1 el 40% ≤0.10 66 32kg
8" 2250 20400 11200 50 80 51:1 el 40% ≤0.10 66 28kg
9" 4300 30800 16000 60 130 61:1 el 40% ≤0.10 66 52kg
12" 5600 40560 25000 77 190 78:1 el 40% ≤0.10 66 65kg
14" 6750 44200 48000 110 230 85:1 el 40% ≤0.10 66 88 kilogramos
17" 9460 53040 67000 142 390 102:1 el 40% ≤0.10 66 135 kilogramos
21" 16000 65000 89000 337 640 125:1 el 40% ≤0.10 66 192 kilogramos
25" 21450 89000 112000 476 950 150:1 el 40% ≤0.10 66 251 kilogramos
