| Brand Name: | HangTuo |
| Model Number: | SE |
| MOQ: | 1 pedazo |
| Precio: | USD 100-1100 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L / C, T / T, Western Union |

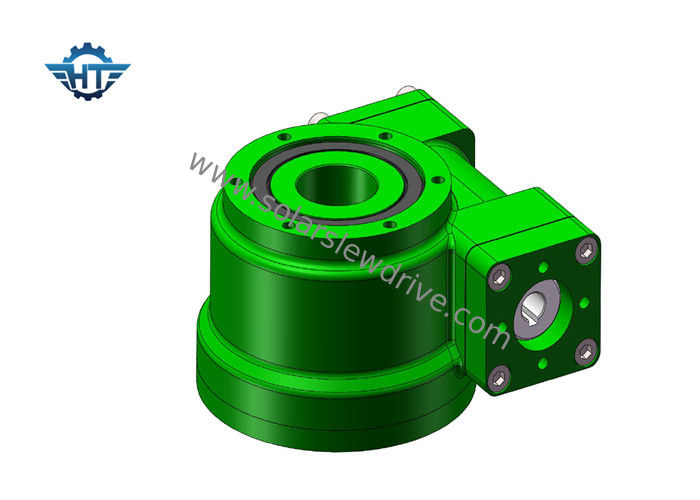

Esfuerzo de torsión de la pequeña impulsión solar de la ciénaga del gusano de la alta precisión alto con la superficie apagada del engranaje
Descripción
La impulsión de la matanza es una caja de cambios que puede llevar a cabo con seguridad cargas radiales y axiales, así como transmite un esfuerzo de torsión para girar. La rotación puede ser en un solo eje o en hachas múltiples junta. Las impulsiones de la matanza son hechas fabricando el engranaje, los transportes, los sellos, la vivienda, el motor y otros componentes auxiliares y la junta de ellos en una caja de cambios acabada.
1) Esfuerzo de torsión inclinable: La carga es multiplicada por la distancia entre la posición de la carga y el centro de la ayuda rotatoria. Si el esfuerzo de torsión generado por la carga y la distancia es mayor que el esfuerzo de torsión inclinable clasificado del momento, la impulsión rotatoria será invertida.
2) Carga axial: paralelo al transporte de la matanza
3) Carga radial: perpendicular al transporte de la matanza
4) De autoretención: solamente cuando la carga, la impulsión rotatoria no puede invertir la rotación, supuesto de autoretención.
5) Esfuerzo de torsión del control: Esfuerzo de torsión reverso. Cuando la impulsión se gira al revés, las piezas no se dañan
6) El esfuerzo de torsión máximo alcanzado se llama el esfuerzo de torsión que se sostiene.
Parámetros técnicos
Modelo |
Esfuerzo de torsión de la salida nominal (N.m) |
TiltingTorque (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Ratio | Eficacia | Precisión (grado) | IP | De autoretención | Peso (kilogramos) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | el 40% | ≤0.1 | 66 | Sí | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | el 40% | ≤0.1 | 66 | Sí | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | el 40% | ≤0.1 | 66 | Sí | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | el 40% | ≤0.1 | 66 | Sí | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | el 40% | ≤0.1 | 66 | Sí | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | el 40% | ≤0.1 | 66 | Sí | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | el 40% | ≤0.1 | 66 | Sí | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | el 40% | ≤0.1 | 66 | Sí | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | el 40% | ≤0.1 | 66 | Sí | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | el 40% | ≤0.1 | 66 | Sí | 204 |
