Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SE3 |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 100~1100/ pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | PCS 2000 POR MES |
Ratio del engranaje: | 31:1 | Esfuerzo de torsión normal de la salida: | 533 nanómetro |
---|---|---|---|
Lugar de origen: | Changzhou, China | Llevar a cabo el esfuerzo de torsión: | 7000 nanómetro |
Esfuerzo de torsión inclinable: | 744 nanómetro | Esfuerzo de torsión de la salida nominal: | 0,065 RPM |
Uso: | Perseguidores solares | Proteja la característica: | IP66 |
Alta luz: | impulsión de la ciénaga para el perseguidor solar,impulsión solar del perseguidor |

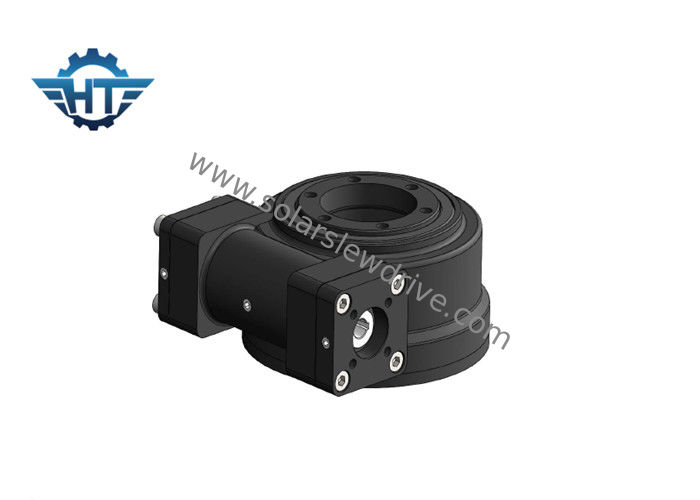

SE3 de poca velocidad incluyó la pequeña impulsión de la ciénaga, un AXIS con el motor del engranaje planetario 24vdc adecuado para el sistema de seguimiento solar
Descripción
Impulsión de la ciénaga SE3
Debido a sus aplicaciones múltiples, las impulsiones de la matanza vienen en una variedad de tamaños modelo, gamas de funcionamiento y las características del montaje. Las impulsiones están bien adaptadas para los usos que requieren la tenencia de la carga y el esfuerzo de torsión rotatorio de la misma caja de engranajes. Pueden también ser hechas con las hachas duales de la rotación, (las hachas de torneado al mismo tiempo) o con las impulsiones duales en el mismo eje, (dos hilos del gusano que conducen el mismo engranaje de anillo en un eje).
Observaciones
1. Diversos motores (CA, DC, e hidráulico) se pueden diseñar según el requisito de cliente.
2. El eje frente al motor puede elegir ser cabeza de maleficio o no embrujar la cabeza.
Motor de DC
1. Adopte la estructura portante dual para el eje de salida para aumentar el esfuerzo de torsión máximo de la caja de cambios mucho.
2. La rueda de Sun y la rueda planetaria son conectadas por la tira que aumentan el esfuerzo de torsión máximo de la caja de cambios y alargan la vida.
3. Utilizamos el engranaje helicoidal en la etapa de la entrada que hacen el ruido el anf bajo corrido suavemente en velocidad. Se separa el anillo interno del engranaje de modo que poder hacer más ratio y el diseño sea flexible. La caja de cambios y el motor son situados por un arreglo de la costura por el tornillo en axiales que aumenten la precisión a juego y reduzcan ruido.
4. Utilizamos el tenedor del rodillo dentro del rodillo planetario del uso de wheel.we que muele en vez del desplazamiento moliendo tan la vida de la caja de cambios somos mucho más largos.
5. Estructura portante doble; Pulido interno en el diámetro interior interno de los engranajes planetarios que hacen la redondez agujereada interna menos de 0.003m m; funcionamiento rodando en vez del desplazamiento; El raspar superficial de la precisión del engranaje HRC60; La adopción de todos estos technoligies asegura el funcionamiento reservado y constante estupendo y un rato de la larga vida durante 10000 horas.
Dimensiones
Hoja técnica de la impulsión de la matanza del SE Serise
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
