Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | VE9 |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 280~504 / pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | PCS 2000 POR MES |
Tipo: | Impulsión de la matanza | Lugar del origen: | Changzhou, China (continente) |
---|---|---|---|
Motor: | Motor sin cepillo de DC | Característica: | Totalmente incluido |
Material: | 42CrMo o 50Mn | Garantía: | 5~10 años |
Tamaño: | 3 pulgadas a 25 pulgadas | Uso: | Sistema eléctrico solar |
Alta luz: | impulsión de la matanza para el sistema de seguimiento solar,impulsión solar del perseguidor |

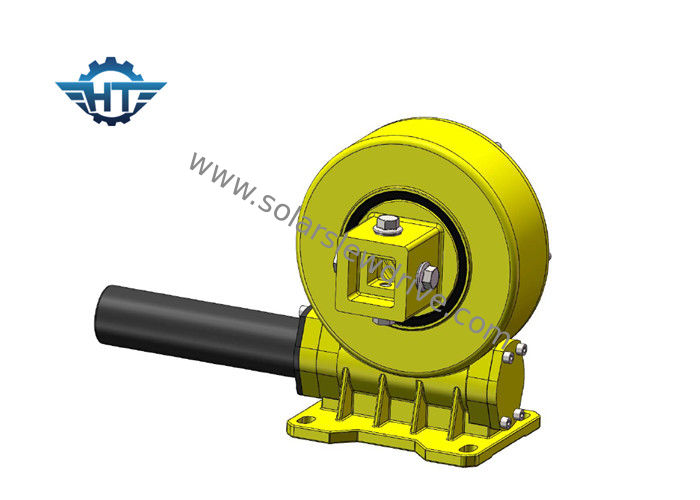

El perseguidor solar de la alta productividad vertical Ve9 mató la impulsión aplicada en sistema de seguimiento solar plano
Descripción
Sola impulsión de la ciénaga del eje usada en el solo sistema de seguimiento plano del eje, que el soporte es un arreglo norte-sur, sistema de seguimiento Este-Oeste. Según el algoritmo astronómico, la impulsión de la ciénaga conducida por el motor llevará el alto esfuerzo de torsión para conducir el sistema entero, de modo que el sistema pueda seguir el acimut del sol, lo más lejos posible para mejorar el sol en la superficie de la irradiación fotovoltaica del módulo, y para aumentar así la producción de energía.
La instalación de un sistema de seguimiento solar para guardar los paneles solares para seguir el sol puede mejorar siempre con eficacia la eficacia de la energía solar, y cuando los solos perseguidores del eje están instalados en áreas altamente irradiadas, medios crecientes de la producción energética que las centrales eléctricas pueden generar una rentabilidad de la inversión más alta.
Esto se basa principalmente en el principio de diseño del sistema de seguimiento, debido al impacto de la rotación de la tierra, para una ubicación fija en la tierra, el ciclo del sol a lo largo del año, su ángulo de la iluminación también está cambiando constantemente. El sistema de seguimiento solar está instalado para guardar los paneles solares hasta pista el sol y para aumentar la cantidad de radiación solar recibida en los órdenes fotovoltaicos, de tal modo aumentando la capacidad total de los sistemas solares de la producción de energía fotovoltaica.
Mató datos técnicos de la impulsión
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
Datos del motor
Voltaje clasificado V/DC: 24vdc
Velocidad sin carga RPM: el 1200±10%
A actual sin carga: <0>
Esfuerzo de torsión clasificado N.M: 0,12
Velocidad RPM: el 800±10%
Carga A actual: <1A
Poder clasificado W: <10W
Parámetro de salida del engranaje:
Ratio de la velocidad: 399:1
Esfuerzo de torsión N.M de la salida nominal: 32
Velocidad RPM de la salida: 2±0.5
Salida de Pasillo: 2
Tipo de Pasillo: 40F/39
Pasillo entró el voltaje V: 5~24
El alambre define:
1. Rojo grueso: Motor +
2. Negro grueso: Motor -
3. Verde amarillo: Tierra
4. Amarillo fino: pasillo B
5. Rojo fino: pasillo +24V
6. Negro fino: tierra del pasillo
7. Verde fino: pasillo A
Requisitos técnicos
1. El motor debe ser flexible después de asamblea.
2. No se conecta ningún ruido anormal cuando se pone la corriente (la línea roja con el polo positivo de la fuente de alimentación).
3. Liquidación axial: Ningún (puede utilizar la recuperación de la cresta de onda).
4. Soporte la prueba del voltaje: 800VAC, 5mA, no es ninguna avería, ningún parpadeo.
5. Resistencia de aislamiento: > 20MΩ.
Dimensiones
