| Nombre De La Marca: | HT |
| Número De Modelo: | VE7” |
| Cantidad Mínima De Pedido: | 1 |
| El Tiempo De Entrega: | 7 ¢15 días |
| Condiciones De Pago: | T/T |

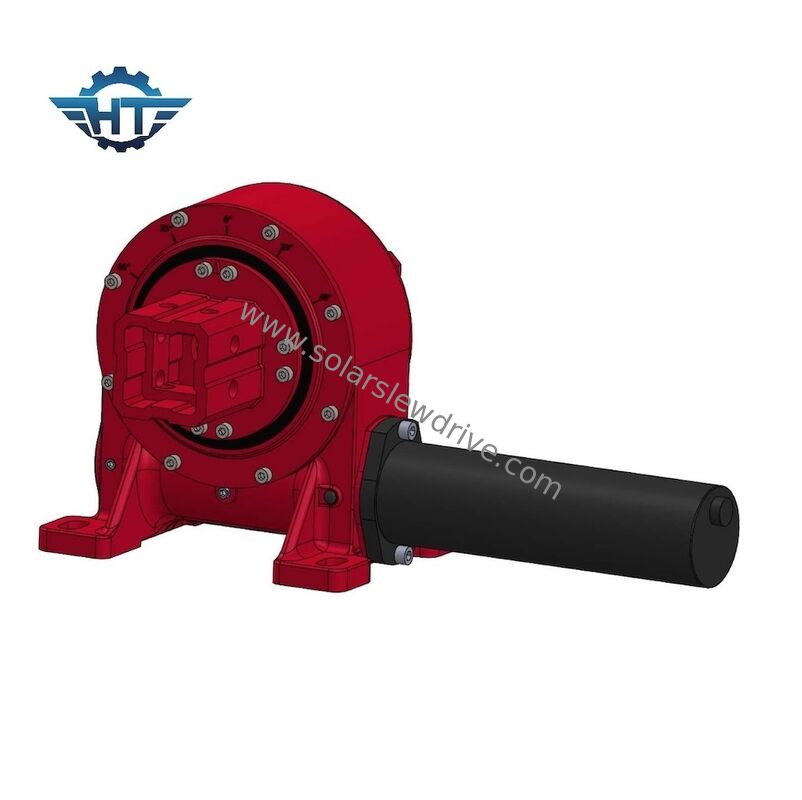

El accionamiento giratorio de tipo dividido con estructura de tubo cuadrado para sistemas de seguimiento solar está diseñado con una configuración modular que separa la unidad de accionamiento de la estructura de soporte,permitir un desmontaje rápido en el lugar y un mantenimiento eficienteEste diseño reduce en gran medida el tiempo de inactividad y simplifica el reemplazo de piezas, por lo que es especialmente adecuado para instalaciones fotovoltaicas a gran escala donde la fiabilidad operativa es crítica.
El marco de tubo cuadrado de alta resistencia proporciona una excelente rigidez torsional y estabilidad mecánica, lo que garantiza un funcionamiento confiable en condiciones ambientales y de carga severas.El sistema está diseñado para aplicaciones al aire libre a largo plazo y mantiene un rendimiento estable a temperaturas extremas, vientos fuertes y tensión mecánica continua.
Con una capacidad de seguimiento precisa y una robusta integridad estructural, el sistema mejora la precisión de seguimiento y mejora la producción de energía al tiempo que prolonga la vida útil.Su diseño duradero reduce la frecuencia de mantenimiento y reduce los costes totales de propiedad de las plantas fotovoltaicas.
| Modelo | Ratio | Torque de salida nominal (N.m.) | Torque de inclinación (Nm) | Torque de retención (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiencia | Precisión (°) | Autobloqueo | Peso (kg) |
| 3" de largo | 31:1 | 600 | 1500 | 1800 | 22 | 15 | El 40% | ≤ 01 | - ¿ Qué? | 12 |
| 5" de largo. | 37:1 | 800 | 5000 | 9200 | 16 | 27 | El 40% | ≤ 01 | - ¿ Qué? | 18 |
| 7" de largo. | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | El 40% | ≤ 01 | - ¿ Qué? | 32 |
| 8" de largo | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | El 40% | ≤ 01 | - ¿ Qué? | 28 |
| 9" de largo | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | El 40% | ≤ 01 | - ¿ Qué? | 52 |
| 12" de largo. | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | El 40% | ≤ 01 | - ¿ Qué? | 65 |
| 14" de largo | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | El 40% | ≤ 01 | - ¿ Qué? | 88 |
| 17" de largo. | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | El 40% | ≤ 01 | - ¿ Qué? | 135 |
| 21" de largo | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | El 40% | ≤ 01 | - ¿ Qué? | 192 |
| 25" de largo | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | El 40% | ≤ 01 | - ¿ Qué? | 251 |
| Parámetro técnico | Descripción |
|---|---|
| Tipo de estructura | Dispositivos de rodaje de tipo split de tubo cuadrado |
| Aplicación | Sistemas de seguimiento solar |
| Potencia de accionamiento | ≤ 150 W |
| Torque de salida nominal | ≥ 7500 Nm |
| Torque de retención | ≥ 45 kNm |
| Clase de protección | Protección IP66 |
| Temperatura de funcionamiento | -40 °C a +80 °C |
| Ángulo de rotación | 0° 360° |
| Precisión de seguimiento | ≤ 0,5° |
| Método de instalación | Instalación de las bridas |
| Modo de mantenimiento | Reemplazo modular |
| Tratamiento de la superficie | Revestimiento anticorrosivo |
| La lubricación | Grasa de larga duración |
| Certificación | Sección 2 |
Construcción modular de tipo split para desmontaje y mantenimiento rápidos
Torque de salida elevado en un sistema de accionamiento compacto
Excelente resistencia al medio ambiente en condiciones extremas al aire libre
Bajo consumo de energía con gran capacidad de retención
Larga vida útil con mínimos requisitos de mantenimiento
Certificado CE de conformidad con las normas internacionales
