Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | VE6” |
Cantidad de orden mínima: | 1 PEDAZO |
---|---|
Precio: | USD 100~1100 / pc |
Detalles de empaquetado: | Caja de la madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 2000 PC por mes |
Tipo: | Caja de cambios de la impulsión de la matanza | Material: | 42CrMo o 50Mn |
---|---|---|---|
Garantía: | 5~10 años | Tamaño: | 3 pulgadas a 25 pulgadas |
Tipo de diente: | contacto del Multi-diente | Usos: | Estaciones de la energía solar de CSP y de CPV |
Color: | Cliente requerido | Motor: | 24V |
Alta luz: | Accionamiento de tornillo sin fin envolvente de un solo eje,Accionamiento de tornillo sin fin envolvente de 50Mn,Accionamiento de tornillo sin fin envolvente de 3 pulgadas |

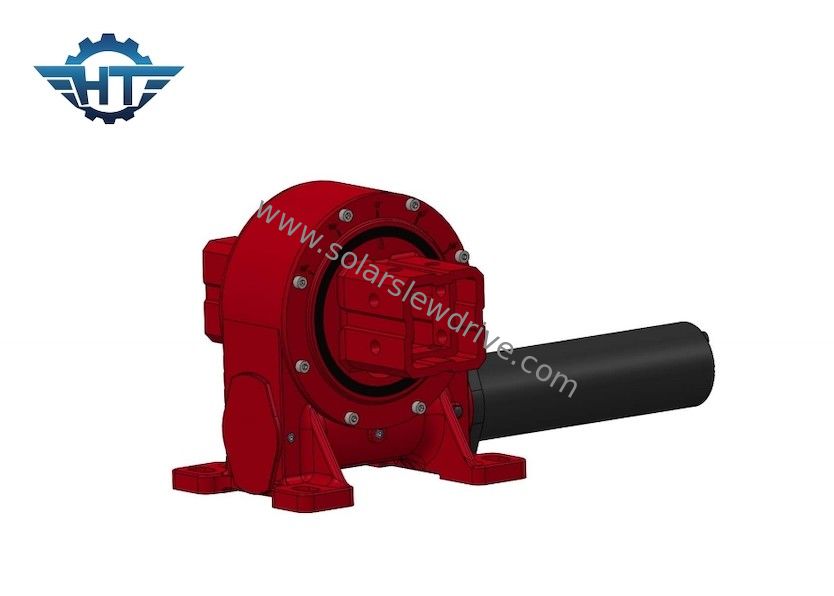

Accionamiento de tornillo sin fin envolvente de un solo eje para estaciones de energía solar CSP y CPV
Descripción de la unidad de giro
Las unidades de giro se componen de tornillo sinfín, engranaje, carcasa y motor (eléctrico o hidráulico) y están diseñadas para cargas axiales, radiales y de momento.Desarrollamos transmisiones de giro de tornillo sinfín de alto contragolpe especialmente para aplicaciones donde se necesita alta precisión.
Datos técnicos del mecanismo de giro VE
Modelo | Par nominal de salida (Nm) | Par de retención (Nm) | Par de inclinación (Nm) | Carga axial (kN) | Carga radial (kN) | Relación | Precisión (grado) | Precisión | IP | Paso de trabajo (℃) | autoblocante | Peso (kg) |
3" | 600 | 1800 | 1500 | 22 | 15 | 31:1 | 40% | ≤0.10 | 66 | -40~+120 | Sí | 12kg |
5" | 800 | 9200 | 5000 | dieciséis | 27 | 37:1 | 40% | ≤0.10 | 66 | -40~+120 | Sí | 18 kg |
7" | 1750 | 13200 | 7000 | 34 | 58 | 57:1 | 40% | ≤0.10 | 66 | -40~+120 | Sí | 32kg |
8" | 2250 | 20400 | 11200 | 50 | 80 | 51:1 | 40% | ≤0.10 | 66 | -40~+120 | Sí | 28kg |
9" | 4300 | 30800 | 16000 | 60 | 130 | 61:1 | 40% | ≤0.10 | 66 | -40~+120 | Sí | 52kg |
12" | 5600 | 40560 | 25000 | 77 | 190 | 78:1 | 40% | ≤0.10 | 66 | -40~+120 | Sí | 65kg |
14" | 6750 | 44200 | 48000 | 110 | 230 | 85:1 | 40% | ≤0.10 | 66 | -40~+120 | Sí | 88 kg |
17" | 9460 | 53040 | 67000 | 142 | 390 | 102:1 | 40% | ≤0.10 | 66 | -40~+120 | Sí | 135 kg |
21" | 16000 | 65000 | 89000 | 337 | 640 | 125:1 | 40% | ≤0.10 | 66 | -40~+120 | Sí | 192 kg |
25" | 21450 | 89000 | 112000 | 476 | 950 | 150:1 | 40% | ≤0.10 | 66 | -40~+120 | Sí | 251 kg |
Características de la unidad de giro
1. Alimentado con tecnología de gusano de reloj de arena (doble envoltura) para aumentar la carga, la eficiencia y la precisión.
2. Fabricar una amplia variedad de estilos de unidades, tamaños de modelos, rangos de rendimiento, opciones de sellado y características de montaje.
3. Tamaños de modelos estándar de 75 mm a 800 mm de diámetro.
4. Contragolpe, casi cero contragolpe
5. Autoblocante
Otras opciones
1. Relación de reducción de engranajes 31:1 a 150:1
2. Montaje horizontal, vertical o una combinación de ejes múltiples
3. Gusano simple o gusano doble
4. Opción de motor eléctrico o hidráulico
5. Vivienda: Abierta o Cerrada
6. Configuraciones de entrada personalizadas
7. Diseños personalizados según los requisitos de la aplicación.
