| Brand Name: | HANGTUO |
| Model Number: | VE5" |
| MOQ: | 1 PC |
| Precio: | 145~226 USD/PC |
| Delivery Time: | 15~30 días |

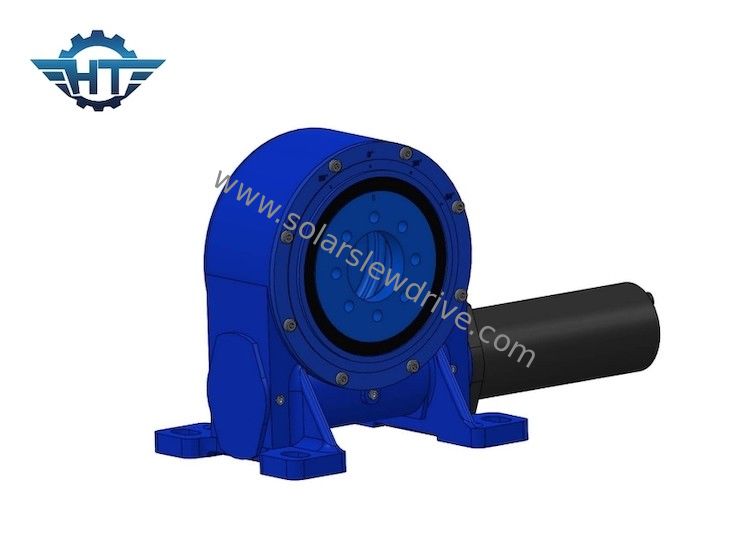

Sola impulsión de la matanza del engranaje de gusano de AXIS para el sistema de seguimiento solar del motor eléctrico 24vdc
Descripción de la impulsión de la matanza del engranaje de gusano
Debido al uso de girar el transporte y la estructura anular del gusano, el reductor rotatorio puede alcanzar el contacto del multi-diente, y tiene las características del esfuerzo de torsión grande de la transmisión y de la operación estable; puede soportar cargas radiales y axiales grandes y momentos fuertes del vuelco. (capacidad de la resistencia del viento), está siendo ampliamente utilizada en sistema de seguimiento solar de la producción de energía fotovoltaica y otras nuevas industrias energéticas de los clientes nacionales y extranjeros.
Los productos tienen actualmente 11 modelos que se extienden de diámetro de 1 pulgada a la pulgada de diámetro 25, y a más de 60 variedades, que pueden cubrir las necesidades de diversas formas de general fotovoltaico, fotoeléctrico, fototérmico y de seguimiento de la precisión.
Parametrización para la optimización del tratamiento vertical de la impulsión de la ciénaga
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | el 40% | ≤0.1 | Sí | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 78 kilogramos |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 105 kilogramos |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 185 kilogramos |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 244 kilogramos |
Uso
La impulsión de la matanza se utiliza principalmente en sistemas solos y dobles solares de la producción de energía fotovoltaica del eje de seguimiento, maquinaria de construcción, la maquinaria portuaria y pequeñas centrales eléctricas de energía eólica, el seguimiento por radar por satélite y otros campos.
