| Brand Name: | HangTuo |
| Model Number: | VE9” |
| MOQ: | 1 pedazo |
| Precio: | USD 100~400/ pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L/C, T/T, Western Union |

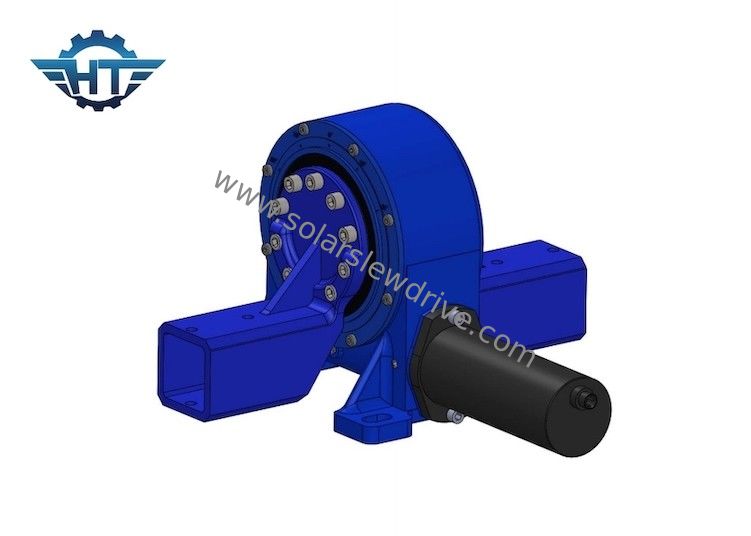

Impulsión resistente tamaño pequeño de la ciénaga para el solo sistema de seguimiento solar horizontal de AXIS
Descripción resistente de la impulsión de la ciénaga
La impulsión de la matanza del HT es una caja de cambios diseñada para manejar cargas radiales o axiales con el alto esfuerzo de torsión rotatorio. Además, el anillo de la matanza que lleva en el corazón de la impulsión le permite soportar altas cargas del voladizo o del momento. Encuentran a un descendiente del tornillo de posicionamiento del “gusano”, las impulsiones rotatorias en maquinaria de construcción, la fabricación, el equipo militar, y muchos otros usos donde se requieren la fuerza y la precisión.
Funcionamiento de las impulsiones de la matanza de la serie de VE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
Características
Del material al producto final, nuestras impulsiones del gusano se diseñan, se prueban y se garantizan para la exactitud de seguimiento de la eficacia según los requisitos especiales de los clientes.
La impulsión de la matanza puede realizar la rotación y la reducción de velocidad circunferenciales ilimitadas, y puede soportar una fuerza axial más grande, fuerza radial y fuerza del vuelco. Disfruta de ventajas de la alta exactitud, de la estructura compacta y de la capacidad de carga grande.
Usos
La física de las impulsiones de la matanza les hace una solución versátil para muchos usos. En funcionamiento, el movimiento axial de la impulsión de la matanza, o movimiento sobre su eje, obra recíprocamente para generar el esfuerzo de torsión radial. Esta acción ocurre enredando los surcos del gusano horizontal con los dientes del engranaje vertical. Al dar vuelta, el movimiento axial del engranaje de gusano transfiere la fuerza amplificada del esfuerzo de torsión a los engranajes radiales. El número de hilos en el gusano y el número de engranajes que obran recíprocamente determinarán el ratio de la velocidad de la unidad. Las impulsiones de la matanza son más adecuadas para los usos donde el alto esfuerzo de torsión puede producir la colocación exacta y la exactitud rotatoria. Este diseño guarda la unidad el correr suavemente y potente con la liquidación mínima.
