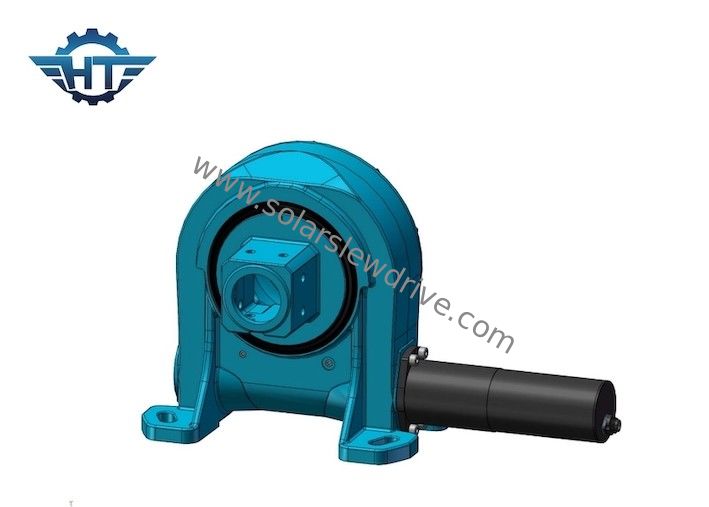

Impulsión vertical de la matanza del engranaje de gusano de 9 pulgadas para el alto sistema de seguimiento solar del esfuerzo de torsión que se sostiene
Descripción de la impulsión de la matanza del engranaje de gusano
Puesto que utilizan al reductor de matanza de la impulsión generalmente como componente general del equipo en grande, el producto del reductor de la impulsión de la matanza está en un estado componente de la asamblea cuando se entrega al usuario, y necesita ser conectado y ser montado con el anfitrión cuando llega el fabricante de la máquina completa. En este proceso, especialmente para la impulsión de la matanza con una estructura cerrada, porque la conexión entre la cubierta externa y la pieza interna de la transmisión y la conexión entre la impulsión entera de la matanza y el anfitrión utiliza el mismo sistema de agujeros de conexión, la impulsión de la matanza pre-está conectada entre la cubierta externa y la pieza interna de la transmisión cuando sale de la fábrica. Esta conexión implica el ajuste de la liquidación y de posición de la transmisión de las piezas internas de la transmisión de la impulsión de la matanza, así que al conectar con el anfitrión, es necesario conservar estas pre-conexiones en el mismo grupo de agujeros del reborde, y utilice otros agujeros reservados para los usuarios por el fabricante rotatorio de la impulsión. Debe ser instalado así como el anfitrión. Durante este proceso, el formulario original de la asamblea de la impulsión de la matanza no se debe dañar, para no dañar su eficacia de la transmisión. La impulsión de la matanza entregada al usuario se ha llenado de aceite lubricante antes de salir de la fábrica. Cuando el motor principal se entrega al usuario, el usuario debe ser informado para añadir regularmente el aceite lubricante y para mantenerlo según las reglas de uso de la impulsión de la matanza.
Parámetros de las series de VE
| Modelo |
Ratio |
Esfuerzo de torsión de la salida nominal (N.m) |
Inclinando el esfuerzo de torsión (N.m) |
Llevando a cabo el esfuerzo de torsión (N.m) |
Carga axial (kN) |
Carga radial (kN) |
Eficacia |
Precisión (°) |
De autoretención |
Peso (kilogramos) |
| 3" |
31:1 |
600 |
1500 |
1800 |
22 |
15 |
el 40% |
≤0.1 |
Sí |
12 |
| 5" |
37:1 |
800 |
5000 |
9200 |
16 |
27 |
el 40% |
≤0.1 |
Sí |
18 |
| 7" |
57:1 |
1750 |
7000 |
13200 |
34 |
58 |
el 40% |
≤0.1 |
Sí |
32 |
| 8" |
51:1 |
2250 |
11200 |
20400 |
50 |
80 |
el 40% |
≤0.1 |
Sí |
28 |
| 9" |
61:1 |
2250 |
16000 |
30800 |
60 |
130 |
el 40% |
≤0.1 |
Sí |
52 |
| 12" |
78:1 |
4300 |
25000 |
40560 |
77 |
190 |
el 40% |
≤0.1 |
Sí |
65 |
| 14" |
85:1 |
5600 |
48000 |
44200 |
110 |
230 |
el 40% |
≤0.1 |
Sí |
88 |
| 17" |
102:1 |
6750 |
67000 |
53040 |
142 |
390 |
el 40% |
≤0.1 |
Sí |
135 |
| 21" |
125:1 |
16000 |
89000 |
65000 |
337 |
640 |
el 40% |
≤0.1 |
Sí |
192 |
| 25" |
150:1 |
21450 |
112000 |
89000 |
476 |
950 |
el 40% |
≤0.1 |
Sí |
251 |
Ventajas
1. Gire de ±60°, interior de la parada dura
1. Momento fuerte del vuelco basado en el anillo de la matanza
2. Adopt que envuelve la impulsión del gusano
3. Conduzca una carga más grande para usar el contacto de diente multi
4. Mejore la función de autoretención estática
Uso
Los usos incluyen a perseguidores solares, las turbinas de viento, las grúas del camión, las elevaciones del hombre, equipo para uso general, los accesorios hidráulicos del equipo, equipo de la herramienta del aceite, los controladores del neumático, el cavador s, las elevaciones y las turbinas de viento automotrices, los platos, la antena de satélite etc.
