| Brand Name: | HangTuo |
| Model Number: | SE12” |
| MOQ: | 1 pedazo |
| Precio: | USD 100~1600/ pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L/C, T/T, Western Union |

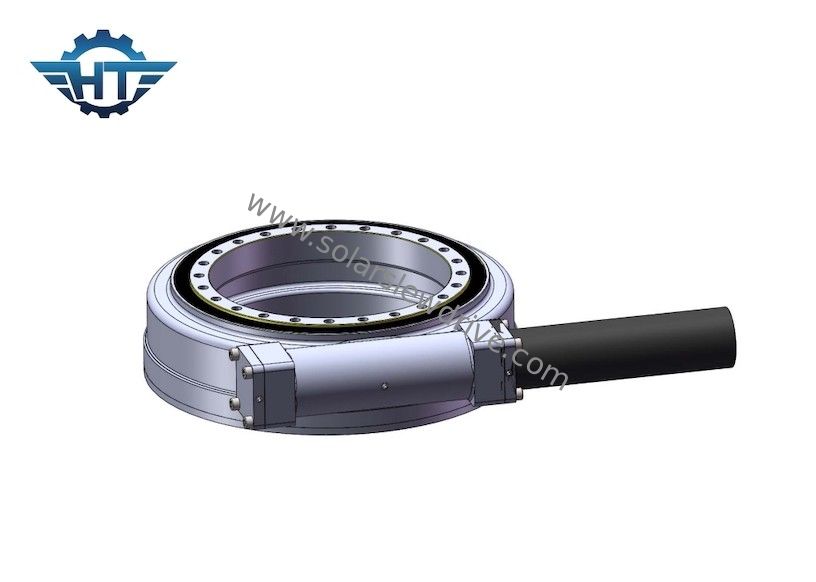

Caja de cambios de la impulsión de la ciénaga de la cerradura del uno mismo del revés IP66 con el alto ratio de la transmisión para las grúas
Descripción de la impulsión de la ciénaga de la cerradura del uno mismo
El dispositivo de la impulsión de la matanza incorpora un mecanismo de transmisión lleno-circunferencial de la desaceleración de la matanza de la fuente de energía de conducción. Utiliza el transporte de la matanza como la parte conducida del sistema de transmisión y la pieza del accesorio del mecanismo. Según el accesorio de la parte de conducción, la fuente de conducción y la cubierta en uno de los anillos internos y externos de la matanza llevando el otro anillo se utiliza como la parte conducida del sistema de transmisión y como la base de la conexión de la parte operante conducida, así que el uso del transporte de la matanza sí mismo es la característica de la conexión de la matanza del lleno-círculo, y se configuran la fuente de energía de conducción y las piezas principales del sistema de transmisión. , la fabricación le de una clase del mecanismo de transmisión universal de la desaceleración que integra las funciones de la rotación, de la desaceleración y de la conducción, y al mismo tiempo tiene una estructura simple y es conveniente fabricar y mantener.
Parámetros de las series del SE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
Uso
Los transportes del anillo de la matanza se pueden utilizar para una amplia gama de usos. Las áreas de la gama del despliegue de los excavadores y de las grúas, explotación minera a cielo abierto y turbinas de viento, a la antena. Otros campos del uso incluyen dirigir y el sistema de seguimiento solar.
