Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | CHINA |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SE3 “ |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 100~1100/ pc |
Detalles de empaquetado: | Caja de la madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 2000 PC por mes |
Ratio del engranaje: | 31:1 | Esfuerzo de torsión normal de la salida: | 533 nanómetro |
---|---|---|---|
Lugar de origen: | Changzhou, China | Llevar a cabo el esfuerzo de torsión: | 7000 nanómetro |
Inclinación del esfuerzo de torsión: | 744 nm | Esfuerzo de torsión de la salida nominal: | 0.065 RPM |
uso: | Perseguidores solares | Proteja la característica: | IP66 |
Alta luz: | Impulsión solar de la matanza del engranaje de gusano SE3,Impulsión solar de la ciénaga del engranaje de gusano de 7000 nanómetro,Impulsión solar de la ciénaga del engranaje del sistema de seguimiento |

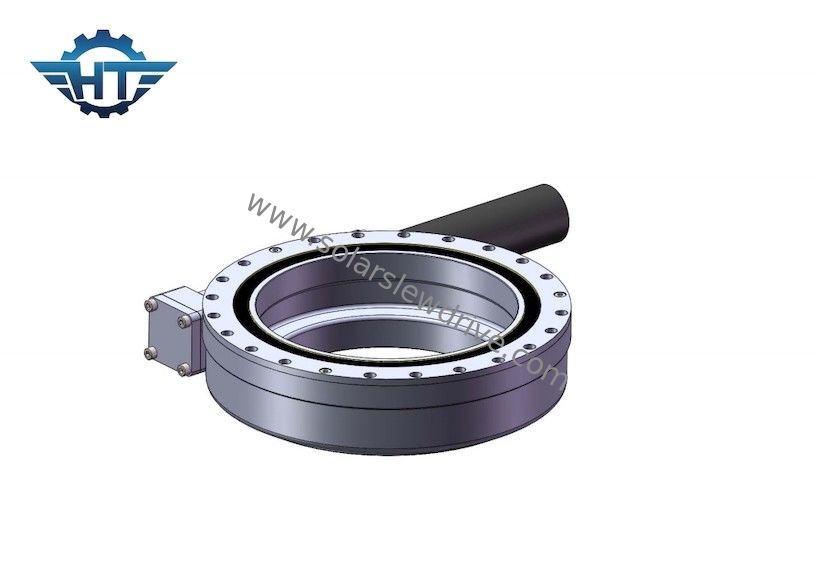

Pequeña impulsión solar de la matanza del engranaje de gusano SE3 para el sistema de seguimiento del montaje del picovoltio
Descripción de la impulsión de la matanza del engranaje de gusano
La impulsión compacta del gusano de Changzhou Hangtuo se sabe para su densidad de poder más elevado. La impulsión del gusano asegura la transmisión del esfuerzo de torsión al anillo de la matanza. Este diseño es particularmente conveniente para los usos con las altas fuerzas y espacio limitado, tal como cajas de cambios de dirección para el chasis de grúas y los vehículos pesados, las grúas cargadas, construcción y maquinaria agrícola y de la silvicultura.
Parámetros de la impulsión horizontal de la matanza del SE
Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Llevar a cabo el esfuerzo de torsión | Carga axial | Carga radial | Eficacia | Precisión | De autoretención | Peso |
N.m | N.m | N.m | kN | kN | grado | Sí | kilogramo | |||
1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | el 40% | ≤0.1 | Sí | 9 |
5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 14 |
7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 23 |
9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 44 |
12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 51 |
14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | el 40% | ≤0.1 | Sí | 62 |
17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | el 40% | ≤0.1 | Sí | 85 |
21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 141 |
25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 182 |
Motor de DC de la impulsión de la matanza
1. Adopte la estructura portante dual para el eje de salida para aumentar el esfuerzo de torsión máximo de la caja de cambios mucho.
2. La rueda de Sun y la rueda planetaria son conectadas por la tira que aumentan el esfuerzo de torsión máximo de la caja de cambios y alargan la vida.
3. Utilizamos el engranaje helicoidal en la etapa de la entrada que hacen el ruido el anf bajo corrido suavemente en velocidad. Se separa el anillo interno del engranaje de modo que poder hacer más ratio y el diseño sea flexible. La caja de cambios y el motor son situados por un arreglo de la costura por el tornillo en axiales que aumenten la precisión a juego y reduzcan ruido.
4. Utilizamos el tenedor del rodillo dentro del rodillo planetario del uso de wheel.we que muele en vez del desplazamiento moliendo tan la vida de la caja de cambios somos mucho más largos.
5. Estructura portante doble; Pulido interno en el diámetro interior interno de los engranajes planetarios que hacen la redondez agujereada interna menos de 0.003m m; funcionamiento rodando en vez del desplazamiento; El raspar superficial de la precisión del engranaje HRC60; La adopción de todos estos technoligies asegura el funcionamiento reservado y constante estupendo y un rato de la larga vida durante 10000 horas.
