| Brand Name: | HangTuo |
| Model Number: | SE3" |
| MOQ: | 1 pedazo |
| Precio: | USD 100~1100/ pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L/C, T/T, Western Union |

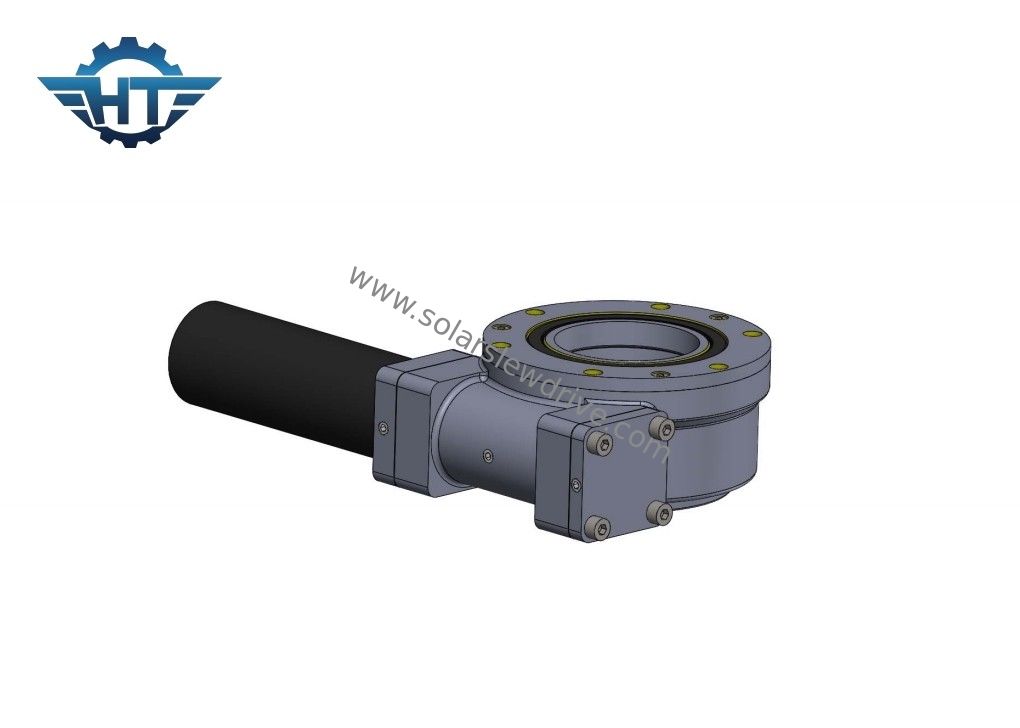

Sistema de seguimiento tamaño pequeño de la matanza Ring Bearings For Lingkage Solar del engranaje de gusano
Descripción tamaño pequeño de la matanza Ring Bearings
El reductor rotatorio es un mecanismo de transmisión rotatorio de la desaceleración del lleno-círculo que integra una fuente de energía de conducción. Utiliza un transporte de la matanza como un seguidor de la transmisión y accesorio del mecanismo. La fuente de conducción y la cubierta, y el otro anillo se utiliza como el seguidor de la transmisión y la base de la conexión de la parte operante conducida, de modo que el transporte sí mismo de la matanza sea una conexión de la matanza de la lleno-circunferencia, y la fuente de energía de conducción y las piezas principales de la transmisión le hace un mecanismo de transmisión universal de la desaceleración que integre las funciones de la rotación, de la desaceleración y de la conducción, y al mismo tiempo tiene una estructura simple y es conveniente de fabricar y de mantener.
Parámetros de la ciénaga Ring Drive del SE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
Ventaja
1. Emplee un engranaje de gusano para alcanzar la rotación, que son más lentos en velocidad pero pueden magnificar un esfuerzo de torsión de la entrada en ratios mucho más altos y se utilizan en los usos que requieren el alto esfuerzo de torsión
2. Diseño, grado incluidos de la protección IP66 que es perfecto para las condiciones duras al aire libre como puerto, minando el etc.
3. característica de la Uno mismo-cerradura que le hacen una pieza de la seguridad
4. Puede atar diverso motor del engranaje para ganar el ratio grande del engranaje de transmisión, así dando la unidad entera de poca velocidad con el alto esfuerzo de torsión
