Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | VE7” |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 280~504 / pc |
Detalles de empaquetado: | Caja de la madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 2000 PC por mes |
Material: | 50Mn, 42CrMo | Modelo: | VE7” |
---|---|---|---|
Ratio del engranaje: | 57:1 | Esfuerzo de torsión de la salida nominal: | 1750 nm |
Llevar a cabo el esfuerzo de torsión: | 13200 nanómetro | Inclinación del esfuerzo de torsión: | 7000 nanómetro |
Eficacia: | el 40% | Color estándar: | RAL 9006 |
Alta luz: | Sola impulsión vertical de la matanza de AXIS,Impulsión solar de la matanza de 1750 nanómetro,Sun que sigue la impulsión de la matanza del montaje del panel |

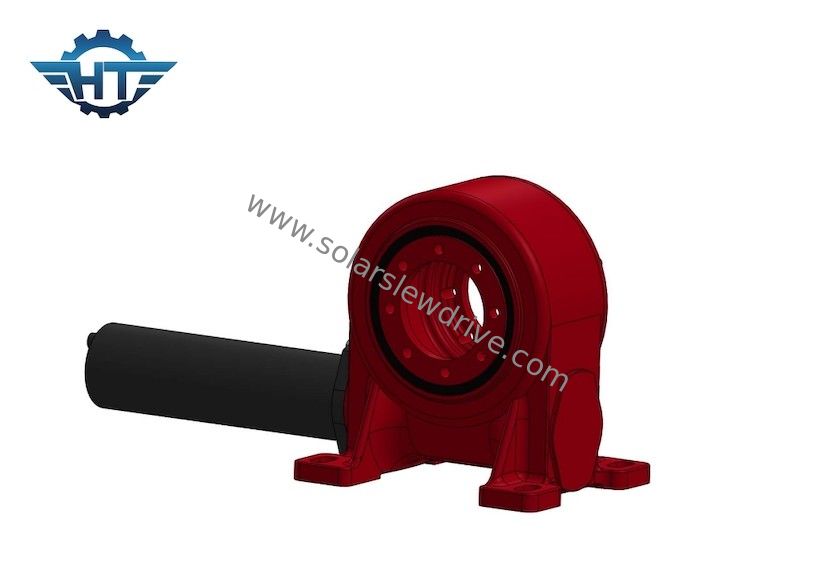

Sola impulsión vertical de la matanza de AXIS para Sun que sigue sistemas de seguimiento del montaje del panel solar
Sola descripción vertical de la impulsión de la matanza de AXIS
1. Un ratio grande de la transmisión puede ser obtenido, que es más compacto que el mecanismo de engranaje helicoidal escalonado del eje.
2. Las superficies del diente que enredan de las dos ruedas están en la línea contacto, y su fuerza de sustentación es mucho más alta que la del mecanismo de engranaje helicoidal escalonado del eje.
3. La impulsión de la matanza del engranaje de gusano es equivalente a la impulsión del tornillo, que es una impulsión que enreda del multi-diente, así que la impulsión es estable y el ruido es pequeño.
4. Es de autoretención. Cuando el ángulo de ventaja del gusano es menos que el ángulo equivalente de la fricción entre los dientes de engranaje que enredan, el mecanismo tiene propiedades de autoretención y puede alcanzar para invertir de autoretención, es decir, sólo el gusano puede conducir el gusano, pero no el gusano. Por ejemplo el mecanismo de autoretención del gusano usado en su maquinaria pesada, su de autoretención reverso puede desempeñar un papel en la protección de la seguridad.
Datos técnicos
Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 13kg |
5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 18kg |
7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 28kg |
8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | el 40% | ≤0.1 | Sí | 35kg |
9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 51kg |
12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 61kg |
14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 78 kilogramos |
17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 105 kilogramos |
21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 185 kilogramos |
25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 244 kilogramos |
Servicios modificados para requisitos particulares
1. Diseño especial basado en diversos usos y proyectos
2. diversos tipos de motores se podían hacer juego, por ejemplo los motores hidráulicos, los motores de pasos, los motores eléctricos etc.
3. diversos colores están disponibles basados en código de RAL; nuestro color estándar es RAL 9006.
