| Brand Name: | HangTuo |
| Model Number: | SE9" |
| MOQ: | 1 pedazo |
| Precio: | USD 100~504 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L/C, T/T, Western Union |
Caja de cambios anti de la impulsión de la ciénaga del polvo de la alta exactitud para la energía solar concentrada torre
Mató la descripción de la caja de cambios de la impulsión
Las impulsiones del helióstato son críticas de elevarse eficacia de la central eléctrica. En una planta de la torre CSP, decenas de miles de helióstatos concentran la radiación solar en un amortiguador del calor en el extremo de la torre de absorción del calor para recoger temperatura alta y para recoger calor. Para asegurar la colección continua y estable de calor, el helióstato debe seguir la posición del sol siempre, y se mueve en las direcciones horizontales del acimut y de la echada (dual-AXIS) a través del dispositivo de transmisión.
Componentes comunes de la transmisión de los helióstatos de la torre---Reductor rotatorio

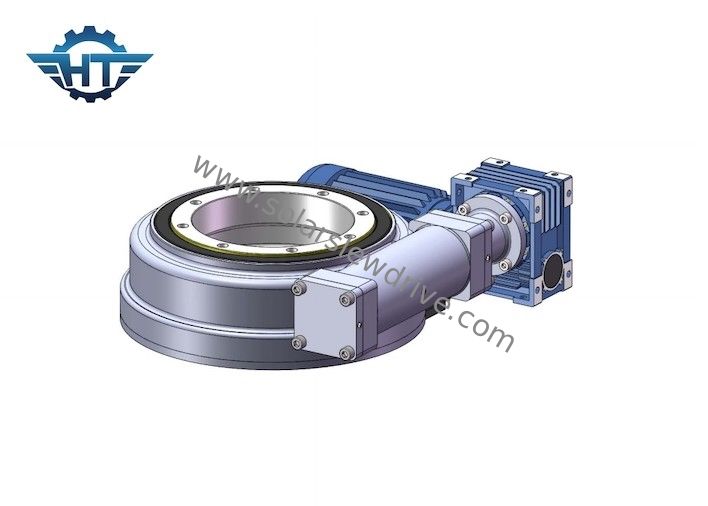

Actualmente, el componente más común de la transmisión del sistema del helióstato es el dispositivo llamó el reductor rotatorio tal y como se muestra en de la figura abajo. El reductor rotatorio es conducido generalmente por un motor para conducir la rotación del helióstato en la dirección biaxial. Como clase de maquinaria de la precisión, el uso del reductor rotatorio en la industria solar de la producción de energía termal necesita controlar la exactitud de seguimiento dentro de 1mrad. El engranaje de gusano de la doble-envoltura tiene un área que enreda grande con la superficie del diente, la precisión más alta de la transmisión, y la resistencia de impacto fuerte. Su tarifa baja del desgaste puede asegurar la exactitud y la vida bajo condiciones a largo plazo del uso, y es más conveniente para la región del noroeste donde se localiza la estación nacional de CSP. ambiente duro.
En la central eléctrica de la torre, los componentes impulsores en la orientación horizontal sobre todo utilizar el reductor rotatorio, pero el ángulo de echada pueden elegir el empujador o el reductor rotatorio.
Parámetros de las impulsiones de la matanza de la serie del SE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
Características
1. Gusano del reloj de arena para el contacto y la vida competitivos del engranaje, y capacidad de carga estática
2. niveles múltiples de la precisión: contragolpe variable para diversas necesidades del uso
3. Terraplén estándar del lacre y de la grasa
4. gran anti-agua y diseño antipolvo, IP66
5. De autoretención, ninguna necesidad de la rotura
6. Envuelva el gusano
7. usos dominantes: Picovoltio solar, plataformas de trabajo aéreo, grúas del camión, Marine Cranes
