| Brand Name: | HangTuo |
| Model Number: | VE5" |
| MOQ: | 1 pedazo |
| Precio: | USD 280~504 / pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L/C, T/T, Western Union |

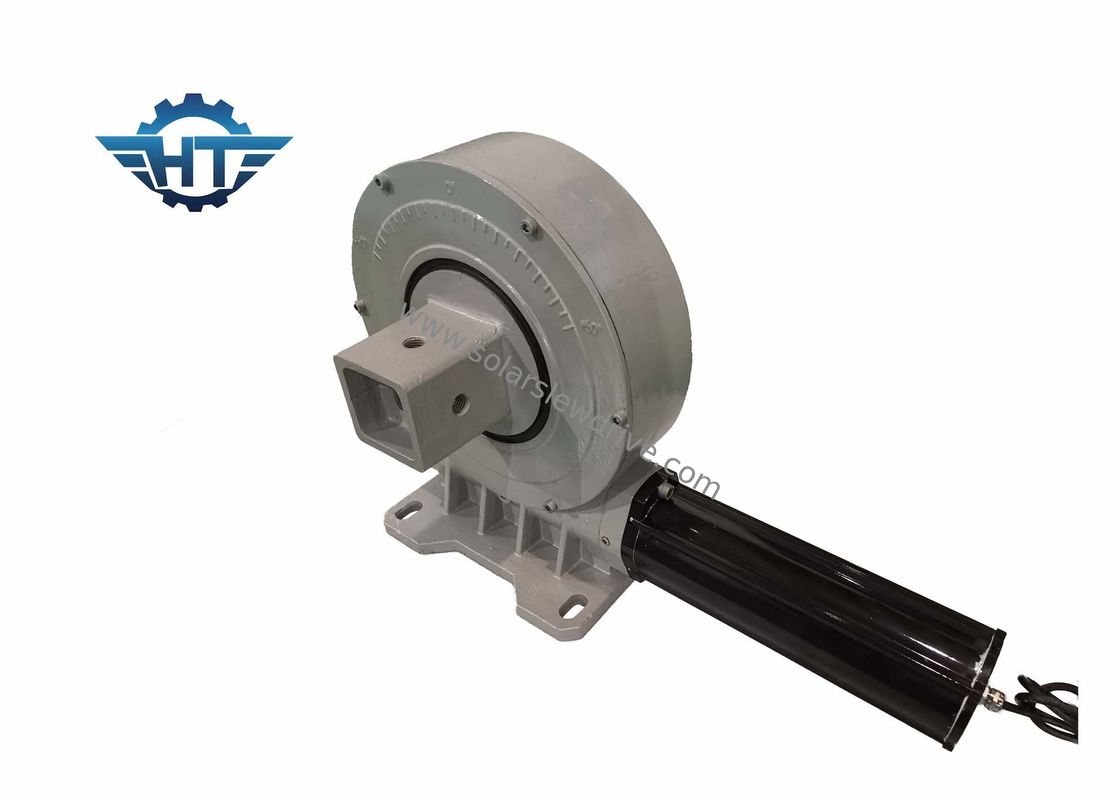

Pequeña caja de cambios vertical de la impulsión de la matanza para el sistema de seguimiento solar
Pequeña descripción de la caja de cambios de la impulsión de la matanza
El dispositivo de la impulsión de la matanza es un mecanismo de transmisión lleno-circunferencial de la desaceleración de la matanza que integra una fuente de energía de conducción. Utiliza un transporte de la matanza como un seguidor de la transmisión y accesorio del mecanismo. El otro anillo se utiliza como seguidor de la transmisión y una base de la conexión para la parte operante conducida, de modo que el transporte sí mismo de la matanza sea una conexión de la matanza de la lleno-circunferencia, y la fuente de energía de conducción y la impulsión principal se configura eficientemente. Es un mecanismo de transmisión universal de la desaceleración que integra las funciones de la rotación, de la desaceleración y de la conducción, y al mismo tiempo tiene una estructura simple y es conveniente fabricar y mantener.
Parametrización para la optimización del tratamiento de las series de VE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 13 |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 18 |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 28 |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | el 40% | ≤0.1 | Sí | 35 |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 51 |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 61 |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 78 |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 105 |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 185 |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 244 |
Usos
El dispositivo de la impulsión de la matanza se puede utilizar en cualquier ocasión que requiera la rotación del lleno-círculo y requiera velocidad variable. Cuando es necesario realizar la transmisión de poder del esfuerzo de torsión grande, la transmisión de alta precisión del movimiento o la selección del mecanismo con los altos requisitos para la estructura corporal y la integración compactas, los conductores de matanza son la mejor solución.
Los usos mas comunes son generalmente maquinaria de la ingeniería y de construcción, así como energía solar, energía eólica y diversa maquinaria a largo plazo del seguimiento automático.
