| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1 PC |
| Precio: | 145~226 USD/PC |
| Delivery Time: | 15~30 DÍAS |

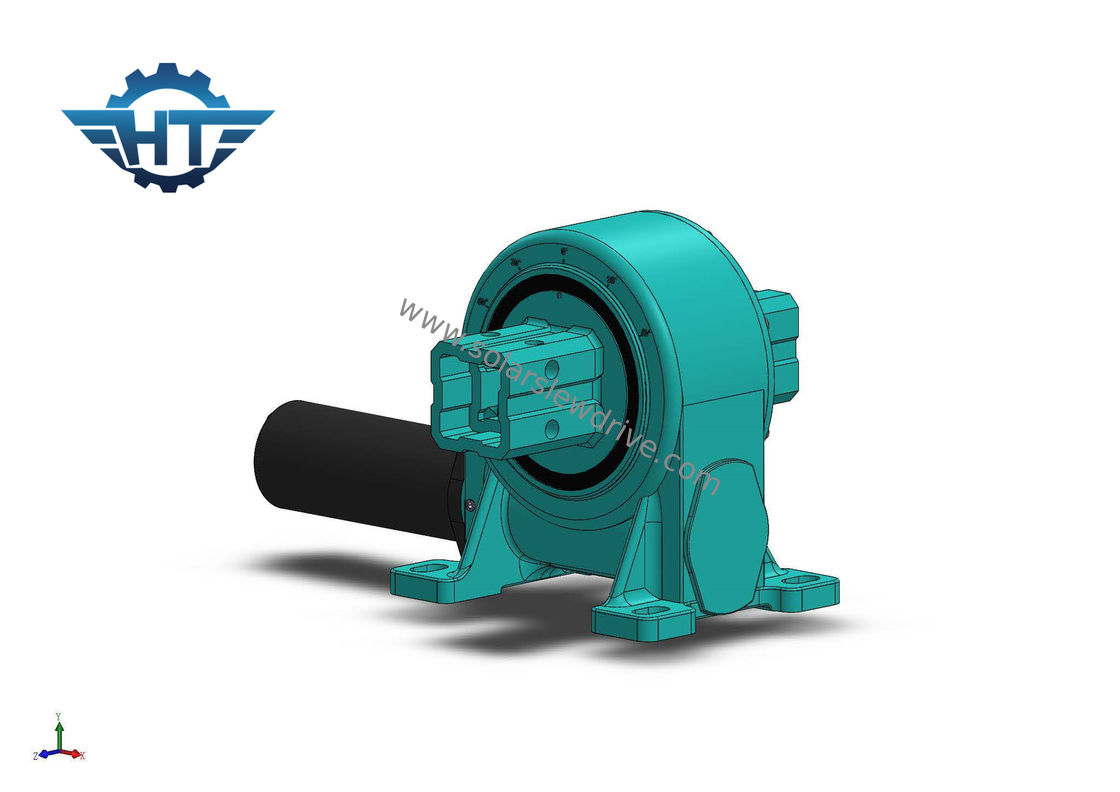

La envoltura perseguidor solar de AXIS del engranaje de gusano del solo mató la impulsión para el picovoltio solar
Descripción eléctrica de la impulsión de la ciénaga
La impulsión eléctrica de la ciénaga se diseña y se utiliza principalmente en trackin fotovoltaico de la central eléctrica. por ejemplo sistema de seguimiento horizontal de solo-AXIS, sistema de seguimiento grande del acoplamiento, sistema de seguimiento oblicuo del acoplamiento de solo-AXIS, sistema de seguimiento oblicuo de solo-AXIS, y sistema de seguimiento de dual-AXIS.
1. Solo acoplamiento plano del eje
Conveniente para las latitudes debajo de 30 grados y cuestas de la tierra menos de 12 grados.
2. Solo acoplamiento oblicuo del eje
Conveniente para el medio a las altas latitudes, la tierra necesita ser aproximadamente plana.
3. Unidad oblicua de solo-AXIS
Conveniente para el medio a las altas latitudes.
4. Eje dual
Características
1. Gire de ±60°
2. Conecte un motor impulsor a la izquierda o el lado derecho
3. la grasa había sido llenada antes de fábrica
4. Instalación simple
5. Utilización racional del espacio
6. El engranaje es de autoretención
7. Método fácil y fluido de comenzar y de detención
8. Alto esfuerzo de torsión backholding, conveniente para la instalación vertical
9. Mantenimiento bajo
10. vida del campo de 30 años
Parametrización para la optimización del tratamiento vertical de la impulsión de la ciénaga
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal | Inclinación del esfuerzo de torsión | Carga axial | Carga radial | Llevar a cabo el esfuerzo de torsión | Eficacia | Precisión | De autoretención | Peso |
| N.m | N.m | kN | kN | N.m | grado | Sí | kilogramo | |||
| 3" | 31:1 | 300 | 1500 | 3,6 | 15 | 7000 | el 40% | ≤0.1 | Sí | 13kg |
| 5" | 37:1 | 637,5 | 5000 | 16 | 27 | 9200 | el 40% | ≤0.1 | Sí | 18kg |
| 7" | 57:1 | 1750 | 7000 | 34 | 58 | 13200 | el 40% | ≤0.1 | Sí | 28kg |
| 8" | 51:1 | 2250 | 11200 | 50 | 80 | 20400 | el 40% | ≤0.1 | Sí | 35kg |
| 9" | 61:1 | 4300 | 16000 | 60 | 130 | 27200 | el 40% | ≤0.1 | Sí | 51kg |
| 12" | 78:1 | 5600 | 25000 | 77 | 190 | 40560 | el 40% | ≤0.1 | Sí | 61kg |
| 14" | 85:1 | 6750 | 48000 | 110 | 230 | 44200 | el 40% | ≤0.1 | Sí | 78 kilogramos |
| 17" | 102:1 | 9460 | 67000 | 142 | 390 | 53040 | el 40% | ≤0.1 | Sí | 105 kilogramos |
| 21" | 125:1 | 16000 | 89000 | 337 | 640 | 65000 | el 40% | ≤0.1 | Sí | 185 kilogramos |
| 25" | 150:1 | 21450 | 112000 | 476 | 950 | 89000 | el 40% | ≤0.1 | Sí | 244 kilogramos |
