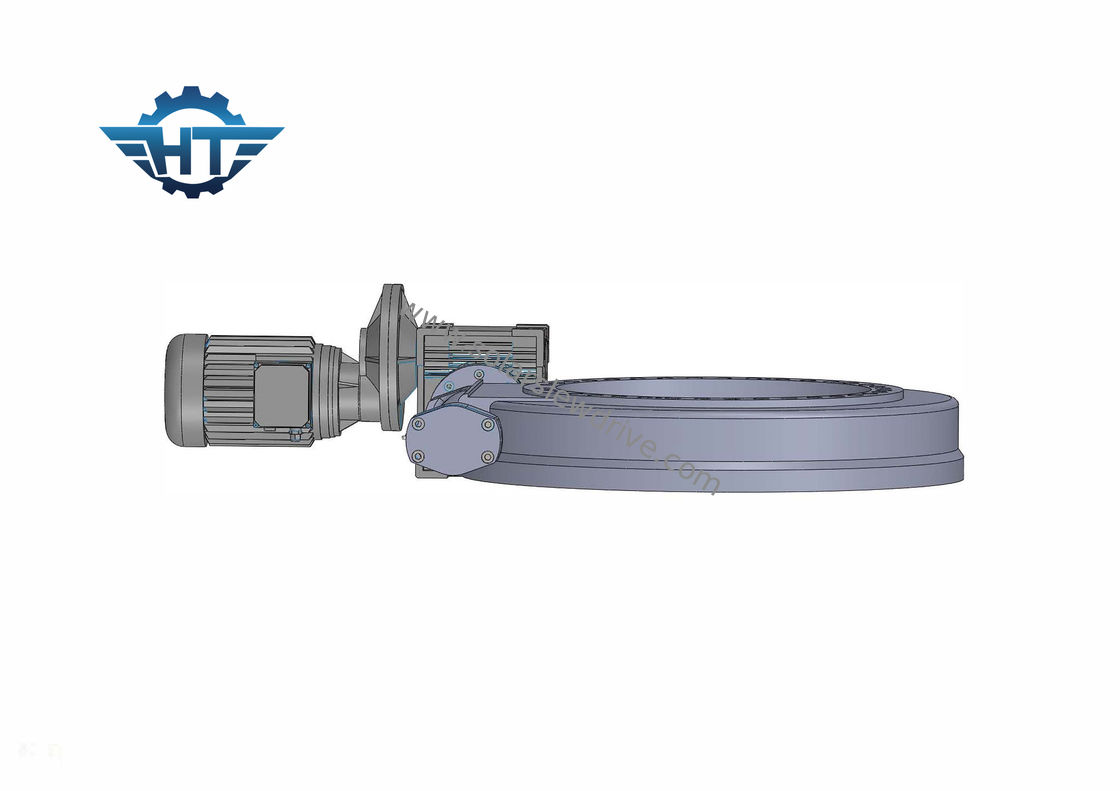

Caja de cambios de la impulsión de la matanza SE14 para la impulsión solar del gusano del sistema del perseguidor con el motor hidráulico

Caja de cambios de la impulsión de la matanza SE14 para el sistema solar del perseguidor, impulsión del gusano con el motor hidráulico

Descripción del código de producto

M (E, SDE, VE, SE, HSE, FE, NOSOTROS, PE, ZSE, ZSDE, ZVE…)9 (3~25) A (B, C…)- 61 (M) HC (HA, HD, HQ, HN…)- B (el 12M, los 25M, 160,24,220,380…)R (L) C (A, E) - 2-12 (9…)- REV.AM: indica el código del dibujo de fabricación; MZ: indica el código del dispositivo de la matanza de la cero-liquidación;

E: tipo de la cerca de los medios; KDE: significa el tipo vertical y horizontal; VE: significa el tipo vertical; KE: significa el tipo impermeable de alto grado;

HKE: tipo impermeable de alto grado sin necesidad de mantenimiento de los medios; FE: los medios frenan el tipo; NOSOTROS: gusano de los medios con engranaje; PE: significa con engranaje grande y pequeño; si hay ninguna E significa el tipo básico;

SE: medios horizontales (estructura que lleva de desplazamiento), SDE: significa vertical y horizontal (estructura que lleva de desplazamiento), VE: los medios verticales (estructura que lleva de desplazamiento), Z delante de S significan la liquidación cero;

3~25: Representa las especificaciones de 3 pulgadas a 25 pulgadas;

: Indica el código del dispositivo convencional. Si el diseño del dispositivo tiene cambios importantes, el código B, C… puede ser utilizado;

61: Representa el ratio de reducción del dispositivo de la matanza (número de dientes). ;

M: indica que el transporte de la matanza adopta los agujeros roscados métricos; sin medios de M que el transporte de la matanza adopta la pulgada roscó los agujeros;

Ha: indica que el anillo de la matanza está apagado.; HC: indica que el anillo de la matanza no está apagado.; HD: indica que el anillo de la matanza está apagado.;

HQ: indica el tratamiento de QPQ del anillo externo del anillo de la matanza. HN: indica el tratamiento de la nitruración del anillo externo del anillo de la matanza.;

B: indica que el extremo de la entrada del gusano es una tira 6B (el 12M indica que el extremo de la entrada del gusano es un agujero Φ12.; los 25M indica que el extremo de la entrada del gusano es un agujero Φ25;

160 medios que un motor hidráulico 160CC está instalado en el extremo de la entrada del gusano. 24 medios que un 24V adaptó motor están instalados en el extremo de la entrada del gusano; …);

R: los medios enderezan la instalación.; L: los medios salieron de la instalación.;

C: significa el casquillo ciego; : significa que la dirección del puerto de aceite hidráulico de motor está haciendo frente hacia fuera (yo: significa que la dirección del puerto de aceite hidráulico de motor está haciendo frente hacia adentro;); E: medios con un codificador;

2: Representa el dispositivo de la matanza del doble-cilindro;

12: Indica que la posición del enchufe de la bola de acero es a las 12;

REV.A: Número de versión, aumentando de REV.A, REV.B, REV.C… secuencialmente.

Nota: 1. Si hay otros códigos especiales en el futuro, serán añadidos;

2. Para los clientes especiales que necesitan requisitos especiales, el número de cliente se puede añadir al número de dibujo según la situación real.

3. El dispositivo rotatorio del HSE debe cumplir los requisitos siguientes: Klüber sin necesidad de mantenimiento, más, lleno de grasa, capa interna del anillo, IP66

Funcionamiento de la serie del SE

Características

La impulsión de la matanza también se llama transporte del anillo de la matanza. Pues la tecnología ha mejorado, las impulsiones de la matanza están utilizando la tecnología del gusano del reloj de arena, a la cual el gusano se forma para dedicar más dientes en el engranaje. Resultados crecientes de este compromiso del diente en mayores fuerza, eficacia y durabilidad. La impulsión de la matanza utiliza la tecnología estándar del gusano en la cual el gusano en el horizontal. El ratio de la velocidad del eje depende de la relación entre el número de hilos en el gusano y el número de dientes en el engranaje de gusano o el engranaje.
