Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SE7 |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 280~504 / pc |
Detalles de empaquetado: | caja de la madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 2000 PC por mes |
MODELO: | SE7 | Ratio del engranaje: | 57:1 |
---|---|---|---|
Eficacia: | el 40% | Color: | RAL 9006 |
uso: | Perseguidor solar | Lugar de origen: | Changzhou, China |
Conductor: | Motor 220VAC/380VAC/24VDC | Garantía: | 5~10 años |
certificado: | ISO9001, CE | Sitio de la instalación: | Top abierto del campo o del tejado |
Característica: | Instalación segura, fácil, larga vida | Mantenimiento: | libre |
Alta luz: | IP66 slew drive gearbox,PV Trackers slew drive gearbox,Solar Tracker slew drive gearbox |

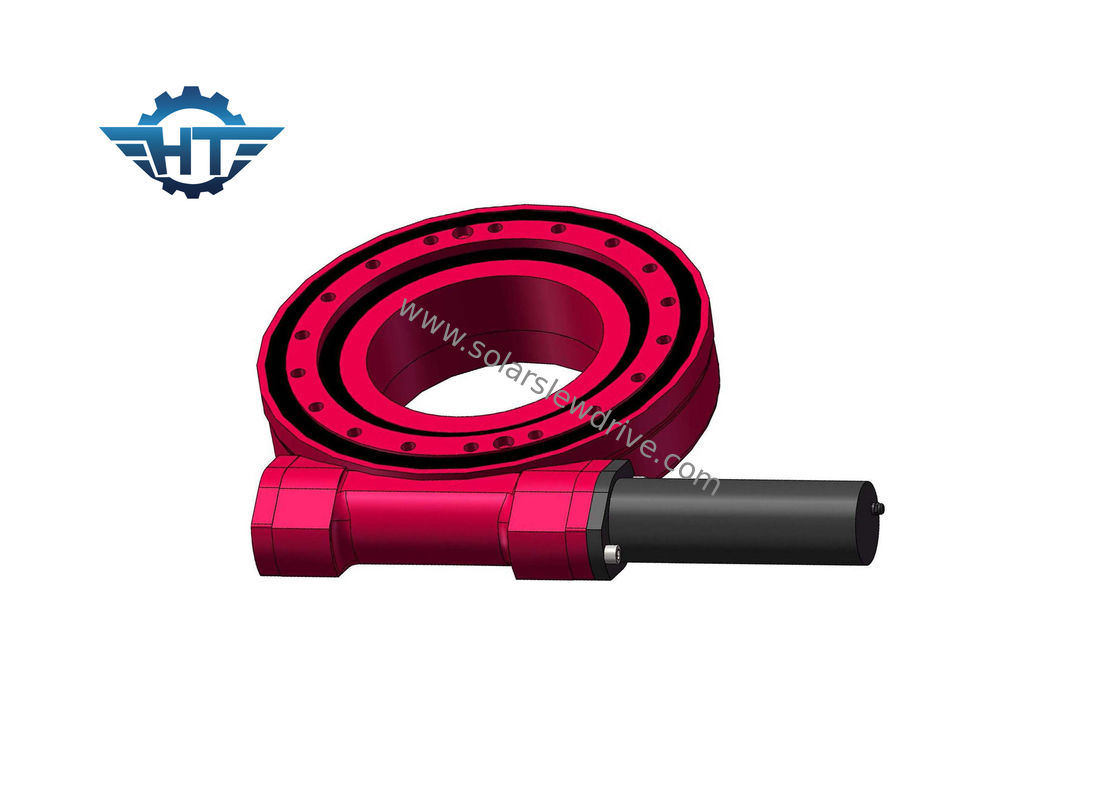

Caja de cambios de la impulsión de la ciénaga de SE7 IP66, reductores de la tercera etapa con el esfuerzo de torsión de poca velocidad y alto para los perseguidores del picovoltio
Descripción
Incluido conteniendo la impulsión de la matanza apliqúese principalmente a la condición relativamente alta para el alto requisito para la ocasión a prueba de polvo, impermeable y anticorrosión. Grado IP66 de Presion.
Marca: Hangtuo
Number modelo: SE5A-37MHD-24RC-REV.A
Material: 42CrMo, 50Mn
Certificado: CE, ISO9001
Garantía: 10 años
Curso de la vida: 30 años
Embalaje: Paquete de la madera contrachapada
Cómo elegir una impulsión conveniente de la ciénaga
Hay muchos tipos de impulsiones de la ciénaga, que se pueden seleccionar teniendo en cuenta los factores siguientes.
1. Cargue la capacidad, la dirección y las propiedades: La impulsión de la ciénaga es conveniente para llevar cargas ligeras, y los rodamientos de rodillos son convenientes para las cargas pesadas y las cargas de impacto. Cuando el transporte rodante está conforme a carga axial pura, el cojinete de empuje se selecciona generalmente, y cuando el transporte rodante está conforme a carga radial pura, el rodamiento de bolitas profundo del surco o el rodamiento de rodillos cilíndrico corto se selecciona generalmente, y cuando el dispositivo rotatorio se expone a la carga radial pura, hay también una pequeña carga axial, usted puede elegir el rodamiento de bolitas profundo del surco, el rodamiento de bolitas angular del contacto, los rodamientos de rodillos y las bolas de centro o centro de los rodamientos de rodillos. Cuando la carga axial es grande, el ángulo de contacto de los rodamientos angulares del contacto y de los rodamientos de rodillos puede ser seleccionado, o el uso de transportes centrípetos y de cojinetes de empuje ser combinado, que es particularmente conveniente para las cargas o los requisitos especiales axiales extremadamente altos con rigidez axial grande.
2. Velocidad permitida: Para diversos tipos del conductor de impulsiones de la ciénaga, en general, los transportes con la pequeña fricción y la capacidad de calefacción baja son convenientes para las velocidades. El diseño debe esforzarse para que los transportes rodantes rotatorios trabajen bajo condiciones debajo de su última velocidad rotatoria.
3. Rigidez: Cuando los transportes de la unidad de impulsión de la ciénaga llevan la carga, el anillo de rodadura y el lugar del contacto del cuerpo rodante producirán la deformación elástica, la cantidad de la deformación es proporcional a la carga, y su ratio determina el tamaño de la rigidez que lleva. La rigidez del transporte se puede mejorar generalmente mediante el pre-ajuste del transporte. Además, en el diseño del soporte de rodadura, la consideración de la combinación y del arreglo de transportes puede también mejorar la tiesura del soporte de rodadura.
4. Error de adaptación del funcionamiento y de la instalación: Después de que el transporte se cargue en la posición de trabajo, la instalación pobre y la colocación serán causadas por errores de fabricación. En este tiempo, debido a la pesca y la extensión termal y otras razones, el oso que lleva del eje demasiada carga, causando daño temprano. Los transportes del centro automático pueden superar los defectos causados por errores de la instalación en sus los propio y son por lo tanto convenientes para tales aplicaciones.
5. Mató la instalación y el desmontaje de la impulsión: los rodamientos de rodillos, los rodamientos de rodillos y los rodamientos de rodillos, los etc., pertenecen al interno y el anillo externo se puede separar llevando los tipos (es decir, supuestos transportes separados), fáciles instalar y desmontar.
Tabla del funcionamiento de impulsiones de la matanza del SE
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Inclinando el esfuerzo de torsión (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
Alcance de uso
Los usos típicos incluyen a perseguidores solares, las turbinas de viento, los platos del satélite y del radar, las grúas del camión, las elevaciones del hombre, equipo para uso general, los accesorios hidráulicos del equipo, equipo de la herramienta del aceite, los controladores del neumático, el cavador s, y las elevaciones automotrices.
Nuestros servicios y fuerza
material 1.Raw de proveedores confiables;
el proceso 2.Production está estrictamente de acuerdo con el sistema de gestión de la calidad ISO9001.
control de calidad del en-proceso 3.Strict e inspección 100% del producto final antes de la entrega;
las inspecciones del producto del partido 4.Third son aceptables por requerimiento del cliente.
5.Adoption del proceso de diseño estandardizado de producto y de APQP, PPAP, FEMA para el análisis de uso.
