Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | CHINA |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | VE6 |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 280~330/ pc |
Detalles de empaquetado: | Caja de la madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L/C, T/T, Western Union |
Capacidad de la fuente: | 2000 PC por mes |
velocidad: | 0.016rpm | Uso: | Energía solar |
---|---|---|---|
Conductor: | Motor eléctrico | Grado del IP: | IP66 |
Esfuerzo de torsión máximo: | 7140Nm | Llevar a cabo el esfuerzo de torsión: | 40kNm |
modelo: | VE6 | Ratio: | 51:1 |
Alta luz: | motor hidráulico de la ciénaga,impulsión solar del perseguidor |

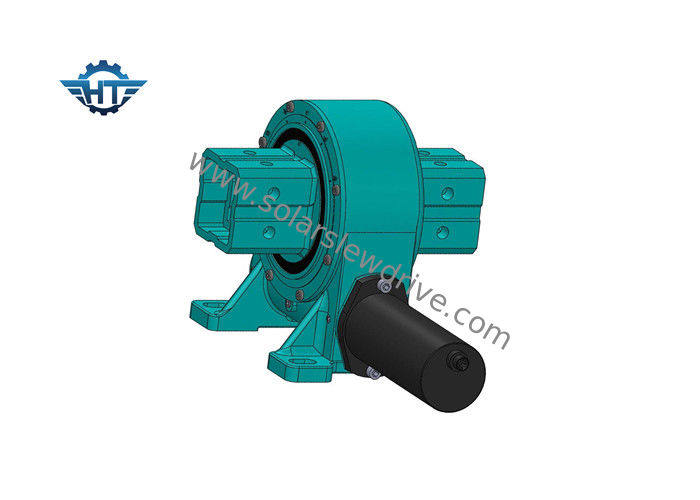

Sola caja de cambios de la impulsión de la ciénaga de 6 pulgadas con 4kNm que lleva a cabo el esfuerzo de torsión para la estación de seguimiento solar
Descripción de producto
El diseño de la impulsión de la matanza VE6 es el punto brillante más grande de las impulsiones de la matanza de Hangtuo, el diseño vertical se utiliza principalmente para el sistema solar del perseguidor, la estructura especial simplifica la estructura compleja del soporte solar del sistema de seguimiento del solo eje, reduciendo el coste del sistema entero, el diseño vertical está desempeñando un papel más competitivo en el mercado solar del perseguidor.
Modelo: | VE6 | Lugar del origen | Changzhou, China |
Marca | HANGTUO | Tipo | Incluido |
Material | 42CrMo, 50Mn | Esfuerzo de torsión de la salida | 5060 N.m |
Esfuerzo de torsión inclinable del momento | 5 K N.m | Llevar a cabo el esfuerzo de torsión | 40 K N.m |
Grado axial estático | 25 KN | Grado radial estático | 30 KN |
Ratio del engranaje | 51:1 | Eficacia | el 40% |
Usos
El uso más común de la impulsión de la matanza para los perseguidores solares de matanza de dual-AXIS del drivesare de dual-AXIS, tales como helióstatos y photovoltaics concentrado (CPV), y platos del satélite o del radar. Otros usos incluyen elevaciones automotrices, los posicionadores robóticos del brazo, y el equipo de la etapa.
Especificaciones del posicionador de SDE Dual-AXIS
Características
1. Diseño incluido vertical con salida simple o doble.
2. El engranaje de gusano del reloj de arena, multi-diente que entra en contacto con, transfiere el alto esfuerzo de torsión para soportar mayor carga.
Parámetros de otras series de VE
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Esfuerzo de torsión inclinable (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
