| Brand Name: | HangTuo |
| Model Number: | VE6 |
| MOQ: | 1 pedazo |
| Precio: | USD 280~330/ pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L/C, T/T, Western Union |

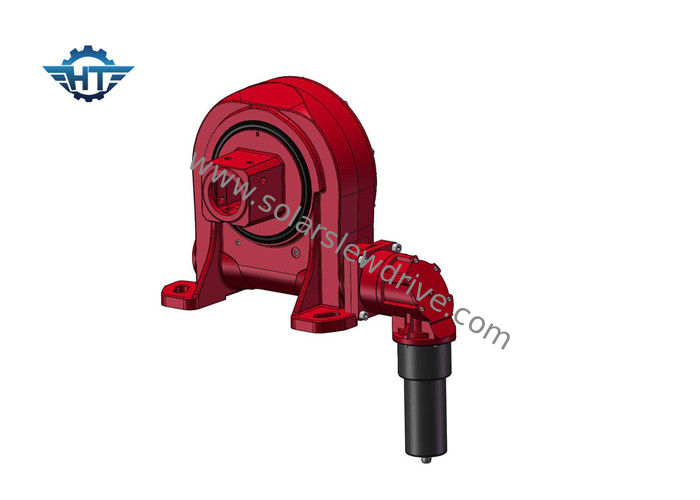

Impulsión solar vertical de la ciénaga del engranaje de gusano de 6 pulgadas con la protección IP66 para el sistema de seguimiento solar
Descripción
La impulsión de la matanza del engranaje de gusano VE6 es una solución compacta con la alta transmisión, consistiendo en un anillo de la matanza con el engranaje externo, combinado con un eje adaptado colindante del gusano.
Feathures
Por el gearset de autoretención, no hay rotura necesaria en el motor de conducción.
Disponible con los motores adaptados planetarios directamente montados.
Una desgaste-resistencia impulsión-más alta del gusano de la impulsión del engranaje de gusano, que puede cargar el esfuerzo de torsión fuerte de la salida y el esfuerzo de torsión inclinable del momento con el funcionamiento bien de la estabilidad y de la confiabilidad. La impulsión del gusano está también disponible para más arriba seguir el campo exacto.
Dibujo de VE6
Hoja de datos de las impulsiones de la ciénaga de VE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Esfuerzo de torsión inclinable (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
Ventajas
1. Gire de ±60°, parada dura dentro
1. Momento fuerte del vuelco basado en el anillo de la matanza
2. Adopt que envuelve la impulsión del gusano
3. Conduzca una carga más grande para usar el contacto de diente multi
4. Mejore la función de autoretención estática
Usos
Incluya a los perseguidores solares, las turbinas de viento, las grúas del camión, las elevaciones del hombre, el equipo para uso general, los accesorios hidráulicos del equipo, el equipo de la herramienta del aceite, los controladores del neumático, las torres de perforación picadoras, las elevaciones y las turbinas de viento automotrices, los platos, la antena de satélite etc.
