Abastecimiento de impulsiones innovadoras y rentables de la matanza
Lugar de origen: | China |
Nombre de la marca: | HangTuo |
Certificación: | CE, ISO9001 |
Número de modelo: | SE14” |
Cantidad de orden mínima: | 1 pedazo |
---|---|
Precio: | USD 410~510/Piece ~360/ pc |
Detalles de empaquetado: | Cuadro de madera contrachapada |
Tiempo de entrega: | 15~45 días |
Condiciones de pago: | L / C, T / T, Western Union |
Capacidad de la fuente: | 500 PC por mes |
modelo: | 14 pulgadas | Llevar a cabo el esfuerzo de torsión: | 54200 nanómetro |
---|---|---|---|
Esfuerzo de torsión inclinable: | 68000 nanómetro | Esfuerzo de torsión de la salida: | 6550 nanómetro |
carga axial: | 680 KN | Carga radical: | kN 230 |
certificado: | ISO9001, CE | pintado: | Disponible |
Garantía: | 5 años | Uno mismo-cerradura: | Sí |
Alta luz: | anillo de la matanza del engranaje de gusano,motor del engranaje de gusano |

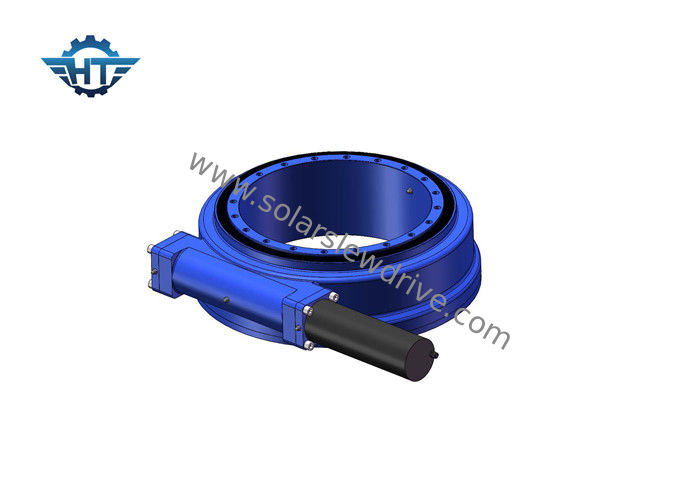

Impulsión Drived de la ciénaga del engranaje de gusano por el motor eléctrico y la caja de engranajes para el sistema de seguimiento solar
Descripción de producto
La impulsión de la matanza, también llamada transporte del anillo de la matanza, es una clase de producto capaz de soportar cargas axiales grandes con muy de poca velocidad. Y dependiendo del tipo también esté bien adaptado absorber el momento inclinable. Los anillos de la matanza están disponibles en los modelos industriales, en los cuales los anillos se hacen de acero forjada y las pistas endurecidas de la bola también se ejecutan. Pues la tecnología ha mejorado, más impulsiones de la matanza están utilizando la tecnología del gusano del reloj de arena, a la cual el gusano se forma para dedicar más dientes en el engranaje. Esto aumentó resultados del compromiso del diente en mayores fuerza, eficacia y durabilidad. La impulsión de la matanza utiliza la tecnología estándar del gusano en la cual el gusano en el horizontal el ratio de la velocidad del eje depende de la relación entre el número de hilos en el gusano y el número de dientes en el engranaje de gusano o el engranaje. Son productos estandardizados para las industrias específicas tales como la industria y las aplicaciones móviles solares tales como excavadores. El gusano es accionado por un motor eléctrico o el motor hidráulico, independientemente de si está combinado con una caja de engranajes planetario adicional, la caja de engranajes de gusano etc.
Performace de la serie del SE
Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Esfuerzo de torsión inclinable (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
Instalación de la impulsión de la ciénaga
1. Limpie la estructura de montaje, e.g de la soldadura, de la galvanización, de residuos, de suciedad, del etc.
2. Levante la impulsión de la ciénaga con los pernos de ojo.
3. La impulsión de la ciénaga será montada en la condición descargada.
4. El procedimiento siguiente será seguido para evitar desviaciones entre el perno que aprieta fuerzas.
5. Aplique el líquido de la cerradura del hilo a los hilos.
6. Ponga el líquido de la cerradura del hilo en el hueco del hilo que pide piezas apropiadas completamente.
7. Cargue los pernos de través. Vea el modelo general en bosquejo abajo de cómo los pernos consiguen el esfuerzo de torsión en de través secuencia. Comience con el anillo interno o externo. Haga de través torqueing de todos los pernos hasta el 30% de apretar el esfuerzo de torsión. Entonces repita de través el esfuerzo de torsión hasta el 80% de apretar el esfuerzo de torsión. Finalmente de través esfuerzo de torsión a 100% del esfuerzo de torsión de ajuste.
1. El anillo interno o externo del primer totalmente esfuerzo de torsión, entonces hace el otro anillo.
2. Una vez que se aprieta el tornillo, marque por favor permanentemente la posición de la cabeza de tornillo a la de la estructura inmóvil. Esto será utilizada más adelante durante la inspección para estar seguro que la cabeza de tornillo no ha desenrollado.
Hay muchos usos donde una impulsión rotatoria puede ser utilizada, primarios porque está bien adaptada para los usos que requieren la carga mantener poder y el esfuerzo de torsión rotatorio.
Los usos típicos de la impulsión del oscilación incluyen, pero no se limitan: perseguidor solar, turbina de viento, la elevación de los hombres, maquinaria hidráulica, telehandler, torre de perforación del excavador, elevación, grúas, equipo de la perforación, equipo militar.
