| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 pedazo |
| Precio: | USD 280~380/ pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L / C, T / T, Western Union |

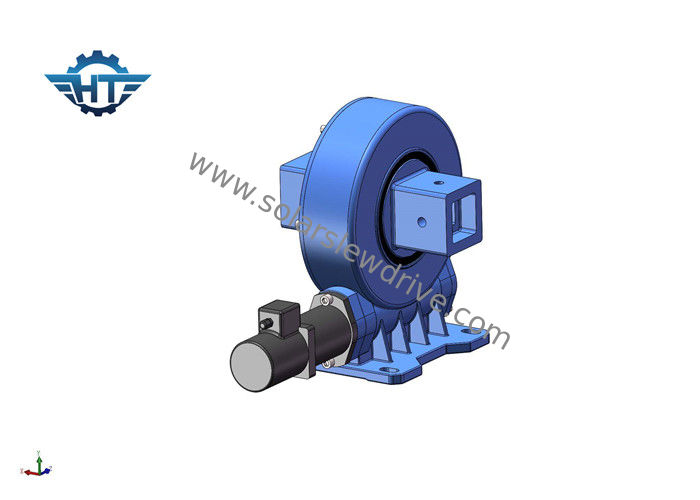

Caja de cambios de la impulsión de la ciénaga del tubo de VE9 110*110m m con la vivienda incluida para el sistema de seguimiento solar
Descripción de producto
La impulsión de la matanza puede ser pequeña, pero ayudan hacen algunos de los trabajos más grandes de diversos usos. De la rotación del brazo oscilante en sistema solar del trackinng a las grúas, la turbina de viento, impulsiones de la matanza es una parte integrante de muchos procesos machinated.
Especialmente, el diseño vertical es el punto brillante más grande de las impulsiones de la matanza de Hangtuo, el diseño vertical se utiliza principalmente para el sistema solar del perseguidor, la estructura especial simplifica la estructura compleja del soporte solar del sistema de seguimiento del solo eje, reduciendo el coste del sistema entero, el diseño vertical está desempeñando un papel más competitivo en el mercado solar del perseguidor.
| Modelo: | VE9 | Lugar del origen | Changzhou, China |
| Marca | HANGTUO | Tipo | Incluido |
| Material | 42CrMo, 50Mn | Esfuerzo de torsión de la salida | 2250 N.m |
| Esfuerzo de torsión inclinable del momento | 16 K N.m | Llevar a cabo el esfuerzo de torsión | 30. K N.m |
| Grado axial estático | 60 KN | Grado radial estático | 130 KN |
| Grado axial dinámico | 30 KN | Grado radial dinámico | 65 KN |
| Ratio del engranaje | 61:1 | Eficacia | el 40% |
Usos
El uso más común de la impulsión de la matanza para los perseguidores solares de matanza de dual-AXIS del drivesare de dual-AXIS, tales como helióstatos y photovoltaics concentrado (CPV), y platos del satélite o del radar. Otros usos incluyen elevaciones automotrices, los posicionadores robóticos del brazo, y el equipo de la etapa.
Especificaciones del posicionador de SDE Dual-AXIS
Parámetros de las series de VE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Esfuerzo de torsión inclinable (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
vídeo
vídeo
