| Brand Name: | HANGTUO |
| Model Number: | VE9 |
| MOQ: | 1 pc |
| Precio: | 200~380 USD/PC |
| Delivery Time: | 15 ~ 30 días |

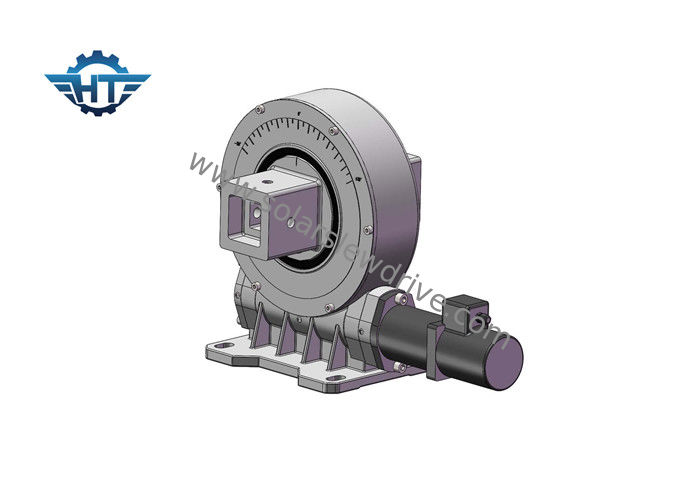

Caja de cambios de la impulsión de la ciénaga del engranaje planetario, VE9 Uno mismo-cerradura solo AXIS para el sistema de seguimiento solar
Descripción
VE, los usos de la serie del engranaje planetario de la ciénaga de la caja de cambios vertical de la impulsión principalmente para el diseño de la grúa del torno, de la grúa del slewingdeck, del torno de la grúa, la impulsión del oscilación del excavador, la impulsión de la matanza para el sistema de seguimiento solar etc. Nuestro principio de funcionamiento único de la caja de cambios de la reducción del engranaje planetario se hace para solar
oso del perseguidor una carga radial grande debido a la distribución proporcionada del esfuerzo de torsión. Cuál es más, nuestras impulsiones de la matanza tienen configuraciones hidráulicas del motor. Tenemos toda la demanda del cliente de la reunión del tamaño de la caja de cambios de la ciénaga de la serie diversa.
Características
1. Gire ±60°, parada dura dentro para asegurar seguridad de sistema
2. Conecte un motor impulsor de la izquierda o del lado derecho
3. La liquidación es fijada ya por el productor antes de la fábrica, ninguna necesidad de ajustar cuando instalación
4. La grasa había sido llenada antes de fábrica
4. Instalación simple y mantenimiento bajo
5. Diseño compacto y ahorro de espacio
6. El engranaje es de autoretención, ninguna necesidad del freno
7. Método fácil y fluido de comenzar y de detención
8. Alto esfuerzo de torsión inclinable, conveniente para la instalación horizontal
Parametrización para la optimización del tratamiento vertical de la impulsión de la ciénaga
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Esfuerzo de torsión inclinable (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | el 40% | ≤0.1 | Sí | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | el 40% | ≤0.1 | Sí | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | el 40% | ≤0.1 | Sí | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | el 40% | ≤0.1 | Sí | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | el 40% | ≤0.1 | Sí | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | el 40% | ≤0.1 | Sí | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | el 40% | ≤0.1 | Sí | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | el 40% | ≤0.1 | Sí | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | el 40% | ≤0.1 | Sí | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | el 40% | ≤0.1 | Sí | 251 |
Uso
Las impulsiones de la ciénaga se utilizan en todo el mundo. Las áreas de aplicación incluyen el siguiente: Como transmisión de la dirección en engranajes que viajan de la grúa y
transportadores resistentes, en plataformas de la elevación, en agarradores, pinzas, y otros dispositivos rotatorios en el sector de la máquina de la construcción.
Sistemas de seguimiento, energía eólica, platos, antena de satélite solares etc.
