| Brand Name: | HangTuo |
| Model Number: | SE14” |
| MOQ: | 1 pedazo |
| Precio: | USD 330~360/ pc |
| Delivery Time: | 15~45 días |
| Payment Terms: | L / C, T / T, Western Union |

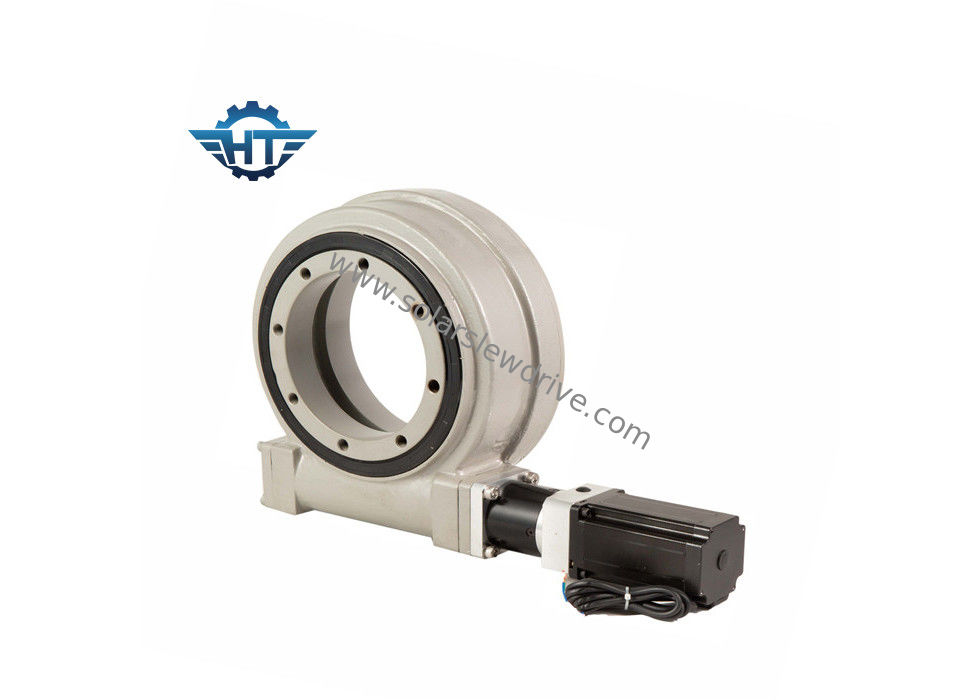

Impulsión de la ciénaga del engranaje de gusano de la serie del SE con los pernos de alta resistencia para el sistema de seguimiento solar
Descripción de producto
El transporte de la matanza, transporte del anillo de la matanza como tecnología ha mejorado, más impulsiones de la matanza está utilizando la tecnología del gusano del reloj de arena, a la cual el gusano se forma para dedicar más dientes en el engranaje
Esto aumentó resultados del compromiso del diente en mayores fuerza, eficacia y durabilidad. La impulsión de la matanza utiliza la tecnología estándar del gusano en la cual el gusano en el horizontal el ratio de la velocidad del eje depende de la relación entre el número de hilos en el gusano y el número de dientes en el engranaje de gusano o el engranaje.
Performace de la serie del SE
| Modelo | Ratio | Esfuerzo de torsión de la salida nominal (N.m) | Esfuerzo de torsión inclinable (N.m) | Llevando a cabo el esfuerzo de torsión (N.m) | Carga axial (kN) | Carga radial (kN) | Eficacia | Precisión (°) | De autoretención | Peso (kilogramos) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | el 40% | ≤0.1 | Sí | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | el 40% | ≤0.1 | Sí | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | el 40% | ≤0.1 | Sí | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | el 40% | ≤0.1 | Sí | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | el 40% | ≤0.1 | Sí | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | el 40% | ≤0.1 | Sí | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | el 40% | ≤0.1 | Sí | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | el 40% | ≤0.1 | Sí | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | el 40% | ≤0.1 | Sí | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | el 40% | ≤0.1 | Sí | 204 |
Instalación de la impulsión de la ciénaga
1.Clean la estructura de montaje, e.g de la soldadura, de la galvanización, de residuos, de la suciedad, del etc.
2.Lift la impulsión de la ciénaga con los pernos de ojo.
la impulsión de la ciénaga 3.The será montada en la condición descargada.
el procedimiento de siguiente 4.The será seguido para evitar desviaciones entre el perno que aprieta fuerzas.
líquido de la cerradura del hilo 5.Apply a los hilos.
líquido de la cerradura del hilo 6.Lay en el hueco del hilo que pide piezas apropiadas completamente.
7.Preload los pernos de través. Vea el modelo general en bosquejo abajo de cómo los pernos consiguen el esfuerzo de torsión en de través secuencia. Comience con el anillo interno o externo. Haga de través torqueing de todos los pernos hasta el 30% de apretar el esfuerzo de torsión. Entonces repita de través el esfuerzo de torsión hasta el 80% de apretar el esfuerzo de torsión. Finalmente de través esfuerzo de torsión a 100% del esfuerzo de torsión de ajuste.
totalmente el anillo interno o externo del esfuerzo de torsión 1.First, entonces hace el otro anillo.
2.Once que el tornillo se aprieta, que marcan por favor permanentemente la posición de la cabeza de tornillo a la de la estructura inmóvil. Esto será utilizada más adelante durante la inspección para estar seguro que la cabeza de tornillo no ha desenrollado.
Hay muchos usos donde una impulsión rotatoria puede ser utilizada, primarios porque está bien adaptada para los usos que requieren la carga mantener poder y el esfuerzo de torsión rotatorio.
Los usos típicos de la impulsión del oscilación incluyen, pero no se limitan:
perseguidor 1.Solar
turbinas 2.Wind
elevación 3.Men's
maquinaria 4.Hydraulic
5.Telehandler
torre de perforación 6.Excavator
7.Lift
8.Crane
equipo 9.Drilling
equipo 10.Military
