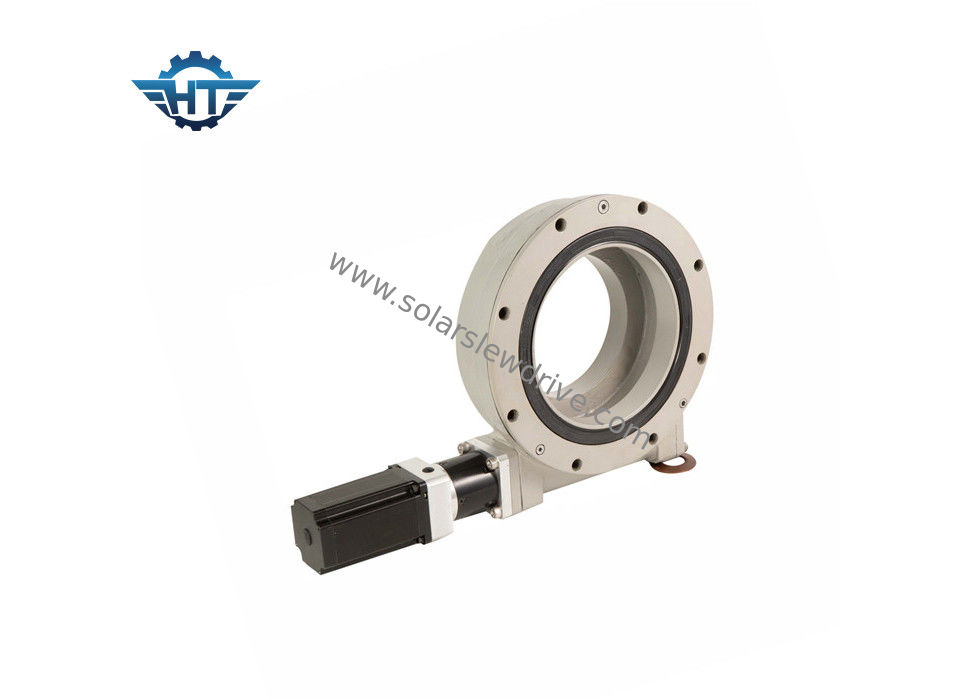

Caja de cambios solar de la impulsión de la ciénaga de la serie del SE atada con el motor del engranaje para el sistema de seguimiento solar
Descripción de producto
Código modelo:
1 2 3 4 5 6 7 8 9 10 11
| KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A |
1-SE: Impulsión SE-horizontal de la ciénaga
Impulsión VE-vertical de la ciénaga
Impulsión SDE-dual de la ciénaga del eje
2- Tamaño del producto, eg.3”, 5", 7", 9", 12", 14", 17", 21", 25"
3" impulsión de la ciénaga, ratio de reducción: 31.
5" impulsión de la ciénaga, ratio de reducción: 37.
7" impulsión de la ciénaga, ratio de reducción: 57.
9" impulsión de la ciénaga, ratio de reducción: 61.
12" impulsión de la ciénaga, ratio de reducción: 78.
14" impulsión de la ciénaga, ratio de reducción: 85.
17" impulsión de la ciénaga, ratio de reducción: 102.
21" impulsión de la ciénaga, ratio de reducción: 125.
25" impulsión de la ciénaga, ratio de reducción: 150.
3- A: Nivel de la ingeniería, A, B, C, etc…
4- XXX: El ratio de reducción.
5- M: hilos M-métricos del montaje, agujero del Ninguno-tornillo por la medida británica. M
6- HX: HAS amortiguamiento
HC-ningún amortiguamiento
Hierro dúctil de HD-Austempered
HQ QPQ
HN-nitruración
7- los 25M: Entrada de la tira de B-6B
entrada del agujero 12M-φ12
entrada del agujero 25M-φ25
entrada hidráulica del motor 160-160CC
entrada del motor del engranaje 24-24V
entrada del motor del engranaje 220-220V
entrada del motor del engranaje 380-380V
8-R: lado R-derecho, posición del motor. L lado izquierdo, posición del motor.
9-C: Extremo C-capsulado. Codificador de la E-fuente. A - lejos, posición del puerto y dirección hidráulicas. I - adentro, posición del puerto y dirección hidráulicas. U para arriba, posición del puerto y dirección hidráulicas. D - abajo, posición del puerto y dirección hidráulicas.
10- 2: Número En blanco-solo, 2-Dual del Ninguno-gusano
11-REV.A: Número de versión A B C etc….
Aviso: Añadiremos el código del cliente cuando los clientes tienen requisito especial.
Performace de la serie del SE
| Modelo |
Ratio |
Esfuerzo de torsión de la salida nominal (N.m) |
Esfuerzo de torsión inclinable (N.m) |
Llevando a cabo el esfuerzo de torsión (N.m) |
Carga axial (kN) |
Carga radial (kN) |
Eficacia |
Precisión (°) |
De autoretención |
Peso (kilogramos) |
| 1" |
32:1 |
400 |
1000 |
1800 |
22 |
12 |
el 40% |
≤0.1 |
Sí |
6 |
| 3" |
31:1 |
600 |
1500 |
3000 |
30 |
16 |
el 40% |
≤0.1 |
Sí |
8 |
| 5" |
37:1 |
800 |
6000 |
9200 |
68 |
27 |
el 40% |
≤0.1 |
Sí |
12 |
| 7" |
57:1 |
2000 |
13500 |
13200 |
132 |
58 |
el 40% |
≤0.1 |
Sí |
21 |
| 9" |
61:1 |
4400 |
45000 |
30800 |
340 |
130 |
el 40% |
≤0.1 |
Sí |
49 |
| 12" |
78:1 |
5800 |
54400 |
40560 |
480 |
190 |
el 40% |
≤0.1 |
Sí |
61 |
| 14" |
85:1 |
6550 |
68000 |
54200 |
680 |
230 |
el 40% |
≤0.1 |
Sí |
63 |
| 17" |
102:1 |
9400 |
135600 |
65040 |
980 |
390 |
el 40% |
≤0.1 |
Sí |
105 |
| 21" |
125:1 |
16000 |
203400 |
81000 |
1600 |
640 |
el 40% |
≤0.1 |
Sí |
149 |
| 25" |
150:1 |
21000 |
271160 |
89000 |
2400 |
950 |
el 40% |
≤0.1 |
Sí |
204 |
Transporte, dirección y almacenamiento
Transporte solamente en la posición horizontal, impactos debe ser evitado.
Lleve los guantes del trabajo y tenga cuidado al manejar la impulsión de la ciénaga.
Utilice los agujeros de los anillos en las impulsiones de la ciénaga para fijar los pernos para el levantamiento, la dirección y la colocación seguros.
Almacene solamente en una posición horizontal y en cuartos cerrados, la guardan lejos de conseguir mojado, la protección contra la corrosión superficial de las superficies de ajuste expuestas dura aproximadamente 1 mes en el empaquetado cerrado. El almacenamiento de un período más largo requiere medidas protectoras especiales.
Transporte de los anillos desempaquetados de la ciénaga
Utilice el mecanismo elevador conveniente nunca transportan el producto verticalmente
Las impulsiones desempaquetadas de la ciénaga se pueden transportar con el mecanismo elevador bajo condiciones siguientes:
- El mecanismo elevador se debe configurar apropiadamente para la carga del transporte de la unidad.
- Los pernos del anillo se deben configurar apropiadamente para el peso de la unidad de transporte.
- La impulsión de la ciénaga será transportada solamente en sí mismo.
- El transporte dentro de la compañía será ejecutado solamente horizontalmente.
